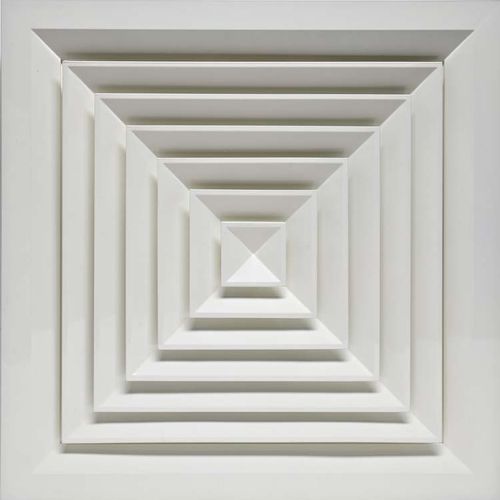

Diffusore quadrato con nucleo centrale facilmente smontabile, KOOLAIR, modello 50-FR, dimensioni _x_ mm, per l'alimentazione dell'aria in 4 modi. Realizzato in alluminio. Finito in alluminio anodizzato o in qualsiasi colore RAL su richiesta. Può incorporare serranda a ribalta (59-MM) o serranda a lama contrapposta (-O). Accessori di fissaggio da determinare.
Altezza di installazione consigliata tra 2,5 e 4 m.
Altri modelli
50-FR-4-Q. Diffusore quadrato a quattro vie integrato in
piastra di 595x595, da installare nel controsoffitto.
50-FR-1. Diffusore quadrato a una via. Realizzato in
alluminio, di dimensioni LxH.
50-FR-1-L. Diffusore rettangolare a una via. Realizzato in
alluminio, di dimensioni LxH.
50-FR-2. Diffusore quadrato a due vie. Realizzato in
alluminio, di dimensioni LxH.
50-FR-2-L. Diffusore rettangolare a due vie. Realizzato in
alluminio, di dimensioni LxH.
50-FR-3. Diffusore quadrato a tre vie. Realizzato in
alluminio, di dimensioni LxH.
50-FR-2D. Diffusore rettangolare con nucleo centrale in
due direzioni a 90°.
Montaggio
PM. Ponte di montaggio per condotti in fibra.
PMC. Ponte di montaggio per canali in lamiera.
SM. Fissaggio a scomparsa, mediante staffe di sospensione nel
collo del diffusore.
PE41. Scatola plenum di collegamento laterale realizzata in
lamiera d'acciaio zincato.
PE40. Plenum di collegamento superiore realizzato in
lamiera d'acciaio zincato.
Su richiesta isolamento e serranda di regolazione nella
conessione del rubinetto.
---
