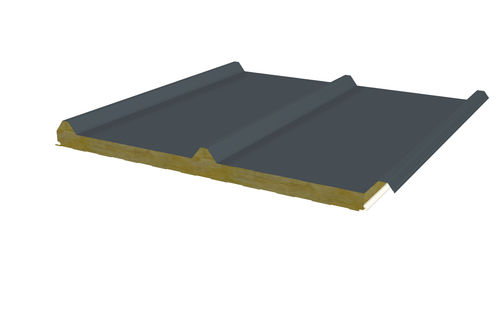

Pannello sandwich per tetto JI VULCASTEEL ROOF 37-500 ALPHA

rivestimento in metallorivestimento in acciaiorivestimento in acciaio galvanizzato

Descrizione
JI Vulcasteel Roof 37-500 Alpha è un pannello di copertura isolato con lamiera esterna trapezoidale, nucleo in lana di roccia e lamiera interna perforata, leggermente nervata. Disponibile in tre spessori nominali (60, 120 e 200 mm), il pannello assicura prestazioni di riduzione e assorbimento acustico, resistenza meccanica e resistenza al fuoco. Presenta due zone piane da 500 mm tra le ondulazioni, combinando funzionalità ed estetica pulita. Adatto ad ambienti a bassa umidità e ai settori agricolo, industriale, terziario e residenziale.

Dimensioni

• Lunghezza: Min. 2 500,0 mm / Max. 13 600,0 mm
• Larghezza: Max. 1 000,0 mm

Spessori e pesi

• 60 mm: 16,86 kg/m²
• 120 mm: 22,86 kg/m²
• 200 mm: 30,85 kg/m²

Caratteristiche

• Materiale: Acciaio S280 GD
• Faccia esterna: lamiera trapezoidale (due zone piane da 500 mm tra le ondulazioni)
• Nucleo: lana di roccia
• Faccia interna: perforata, leggermente nervata
• Elevata resistenza meccanica
• Adatto ad ambienti a bassa umidità

Rivestimenti disponibili (esempi)

• Essential (25 µ) – rivestimento in coil per uso esterno
• Ultra – per ambienti severi e migliore resistenza alla movimentazione

Norme di riferimento

• Acciaio zincato: NF EN 10346:2015 - tolleranze secondo NF EN 10143:2006 - NF P34-310:2017
• Rivestimento coil: NF EN 10169:2022 - NF P34-301:2017
• Tolleranza (geometria): EN 14509:2013
• Calcoli: Applicazione forfaitaria di EN 14509:2013

Isolamento

• Nucleo: lana di roccia
• Classe di reazione al fuoco: A2-s1,d0 (per tutti i rivestimenti tranne HPS 200 Ultra) secondo NF EN 13501-1:2018

Tabella di isolamento
Tabella degli spessori di isolamento (mm) | R (m²·K/W) | Psi (W/(m·K)) | Uc (W/m²K)
60,0 | 1,35 | 0,006 | 0,671
120,0 | 2,7 | 0,004 | 0,35
200,0 | 4,5 | 0,002 | 0,214

Caratteristiche / specifiche tecniche

• Modello: JI Vulcasteel Roof 37-500 Alpha
• Marca: JI
• Uso: pannelli sandwich per coperture
• Faccia esterna: lamiera trapezoidale profilata, due zone piane da 500 mm
• Nucleo: lana di roccia (prestazioni acustiche e resistenza al fuoco)
• Rivestimenti: Essential (25 µ), Ultra, altre opzioni secondo disponibilità
• Materiale: Acciaio S280 GD
• Lunghezze: 2 500 mm a 13 600 mm (min/max)
• Larghezza utile: 1 000 mm (max)
• Spessori disponibili: 60 mm / 120 mm / 200 mm
• Pesi indicativi: 16,86 kg/m² (60 mm) • 22,86 kg/m² (120 mm) • 30,85 kg/m² (200 mm)
• Classe di reazione al fuoco: A2-s1,d0 (secondo NF EN 13501-1:2018) eccetto HPS 200 Ultra
• Norme: NF EN 10346, NF EN 10169, EN 14509 (geometria), NF P34-301/310 secondo applicazione
