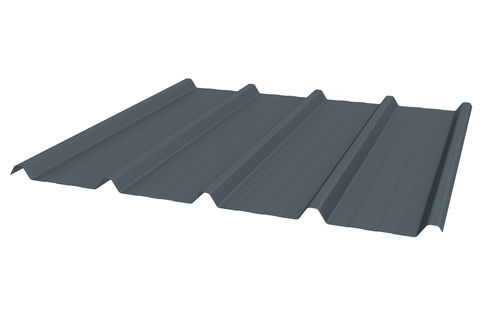

Rivestimento di facciata in pannelli JI 33-250-1000

in acciaioin lamieragalvanizzato

Panoramica
Il JI 33-250-1000 è una lastra di rivestimento trapezoidale in acciaio progettata per applicazioni a parete a singola o doppia pelle in edifici agricoli, industriali e commerciali. Il profilo (altezza 33 mm, passo 250 mm) garantisce un comportamento strutturale prevedibile ed è fornito in varie lunghezze, spessori e rivestimenti in base alle esigenze del progetto.

Applicazioni

• Rivestimento esterno per edifici industriali e agricoli
• Sistemi di facciata a singola o doppia pelle
• Compatibile con la gamma di accessori: coperture, fissaggi, isolamenti e pannelli sandwich

Dimensioni
Lunghezza: Min. 1500,0 mm / Max. 13500,0 mm
Larghezza: Max. 1000,0 mm
Profilo: altezza 33 mm / passo 250 mm

Spessori e pesi
0,50 mm: 4,79 kg/m²
0,60 mm: 5,75 kg/m²
0,70 mm: 6,70 kg/m²

Materiale
Acciaio S280 GD (coil zincato)

Rivestimenti e colori disponibili

• Essential (25 µ) — Rivestimento esterno base per rivestimenti, coperture e accessori.

  • RAL 1002 — #D2AA6D
  • RAL 1013 — #E3D9C7
  • RAL 1015 — #E6D2B5
  • RAL 1019 — #A48F7A
  • RAL 1021 — #F6B600
  • RAL 2001 — #BA481C
  • RAL 3000 — #A72920
  • RAL 3009 — #6D342D
  • RAL 5002 — #00387A
  • RAL 5008 — #2B3A44
  • RAL 5010 — #004F7C
  • RAL 5011 — #1A2B3C
  • RAL 5014 — #637D96
  • RAL 5015 — #007CAF
  • RAL 5017 — #005B8C
  • RAL 6003 — #50533C
  • RAL 6005 — #114232
  • RAL 6009 — #27352A
  • RAL 6011 — #6B7C59
  • RAL 6020 — #37422F
  • RAL 6021 — #8A9977
  • RAL 7006 — #766A5E
  • RAL 7012 — #575D5E
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7032 — #B5B0A1
  • RAL 7035 — #D7D7D7
  • RAL 7037 — #7A7B7A
  • RAL 7042 — #8E9291
  • RAL 8004 — #8D4931
  • RAL 8011 — #5A3827
  • RAL 8012 — #66332B
  • RAL 8014 — #4A3526
  • RAL 8019 — #3D3635
  • RAL 8024 — #795038
  • RAL 8025 — #755847
  • RAL 9001 — #E9E0D2
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • RAL 9016 — #F1F1EA
  • Woodstructure — #96652A
  • 1102 Rouge Tuile — #A65448
  • 4750 Gris Nuage — #949599
• Ultra — Per ambienti esterni severi; adatto a profili e pannelli sandwich.

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • Woodstructure — #96652A
• Ultra-X — Rivestimento Ultra 75 ad alta durabilità per coperture e rivestimenti; alternativa al PVC-plastisol, migliora le prestazioni del sistema e contribuisce alla riduzione di CO2 a livello di progetto.

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
• HPS 200 Ultra® — Gamma di rivestimenti performanti per ambienti gravosi; esempi: White, Hamlet, Sargasso, Terracotta, Burano, Mushroom, Heritage Green, Moorland Green, Olive Green, Van Dyke Brown, Black, Albatross, Anthracite, Goosewing Grey, Pure Grey, Brown, ecc.

Norme di riferimento
Acciaio zincato: EN 10346:2015 - tolleranze secondo EN 10143:2006
Rivestimento in coil: EN 10169:2022
Tolleranze (geometria): EN 508-1:2021
Calcoli: EN 1993-1-3:2006

Download (esempi)
Scheda tecnica e disegni prodotto disponibili in PDF (documentazione specifica JI 33-250-1000).

Specifiche tecniche

• Modello: JI 33-250-1000 (lastra trapezoidale per rivestimento di pareti)
• Materiale: Acciaio S280 GD (zincato)
• Intervallo lunghezze: 1.500,0 mm — 13.500,0 mm (min / max)
• Larghezza massima: 1.000,0 mm
• Spessori e pesi disponibili: 0,50 mm (4,79 kg/m²), 0,60 mm (5,75 kg/m²), 0,70 mm (6,70 kg/m²)
• Adatto per rivestimenti a singola o doppia pelle; compatibile con la gamma completa di accessori
• Normative applicabili: EN 10346:2015, EN 10169:2022, EN 508-1:2021, EN 1993-1-3:2006
