Software di calcolo dinamico dei fluidi WINPLATT

per struttura in acciaio

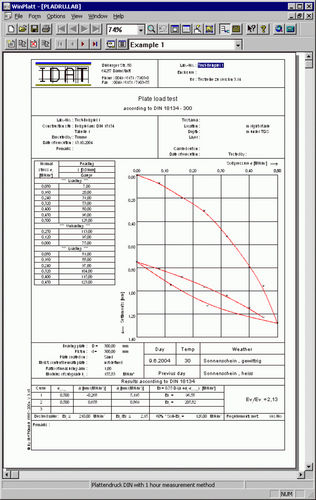

Il programma WinPlatt valuta il test di carico della piastra secondo la norma DIN 18134. Disponibile anche nella versione : ÖNorm B 4417 (norma austriaca) SN 670 317a (norma svizzera) I dati vengono inseriti nel modulo e possono essere calcolati premendo un pulsante. Ingresso: Dati generali relativi alla descrizione del progetto (come il progetto di costruzione, il punto di campionamento, la data, ecc.), che possono essere copiati anche da altri progetti. Lettura dei manometri: Serie del livello di carico liberamente definibile o ingresso opzionale. Insediamenti: Due modalità di ingresso: Un metodo di misura dell'orologio con inclusione automatica della relazione del braccio indice. 3 metodo di misura dell'orologio. Dati sulle condizioni atmosferiche. Diametro della piastra, diametro del pistone. Contenuto d'acqua sotto la piastra, substrato della piastra. Specificazione dei valori nominali (l'utente può compilare i valori preimpostati in un file). Possibilità di trasferimento automatico dei valori misurati da un dispositivo di acquisizione dati, con installato un apposito programma IDAT. Trasferimento dati da file ASCII su richiesta. Analisi: La valutazione avviene secondo la norma DIN 18134 2001-9 (polinomiale 2° ordine). Calcolo dei moduli di deformazione Ev1, Ev2 ed eventualmente Ev3, nonché della relazione Ev2/Ev1. Valutazione secondo lo standard austriaco (B4417) e lo standard svizzero (SN 670 317a). Uscita: Output di tutti i test di progetto in un elenco di stampanti. Uscita completa sulla stampante, inclusa la rappresentazione diagrammatica. BMP-esportazione. DXF-Export. EMF-Export. Anteprima del layout. La scala a griglia può essere rilevata dal programma o definita individualmente.
