Tensostruttura su ossatura metallica GASOMETER BERLIN

a cupolaper coperturacon membrana in ETFE

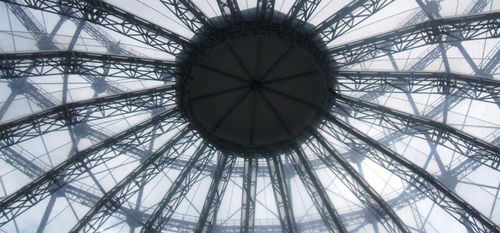

Berlino, Germania Fatti REALIZZAZIONE STRUTTURE A MEMBRANA Hightex ANNO 2009 CLIENTE 360 gradi Copula GmbH CITTÀ Berlino, Germania AREA TETTO 1400 m² INGEGNERIA modulo TL POSIZIONE Europa Dettagli UNA CUPOLA APPENA IN TEMPO La replica della famosa cupola del palazzo del Reichstag tedesco è una nuova attrazione nel quartiere Schöneberg di Berlino, in Germania. Situata all'interno di un gasometro non utilizzato, la cupola funge da copertura trasparente per eventi e mostre. La struttura è alta 22m e ha un diametro di 30m. 20 capriate in acciaio reticolato formano la sottostruttura della cupola. Per proteggere i visitatori dalle intemperie sono stati utilizzati 20 pannelli in ETFE trasparente monostrato. Ogni singolo pannello ha una superficie di 70m², per una superficie totale di 1.400m². Il foglio di ETFE è trasparente con una trasmissione della luce di circa il 90% e uno spessore di 250μm. I pannelli sono collegati ai tralicci mediante un bordo a membrana e piastre di fissaggio in alluminio. I bordi smerlati alla grondaia sono formati con piastre di fissaggio e cavi di bordo. Per evitare sollecitazioni eccessive dovute al sollevamento del vento, i cavi di aspirazione abbracciano la pellicola che va dall'apice alla grondaia. La sfida posta ad Hightex è stata quella di procurare, fabbricare e consegnare tutti i materiali in loco entro 3 settimane. Dopo la consegna puntuale della cupola è stata inaugurata dalla cancelliera tedesca Angela Merkel il 10 agosto 2009. materiali usati MATERIALE Foglio di ETFE
