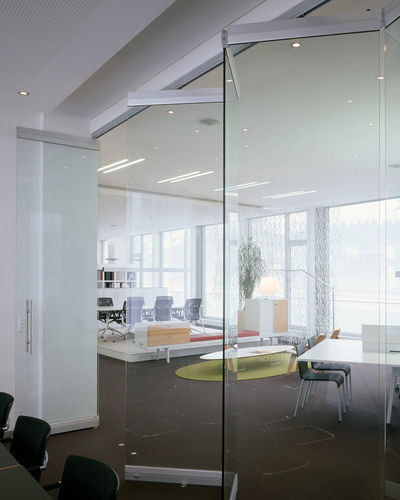

Sistema di hardware per le pareti a fisarmonica del tutto vetro fino a 80 chilogrammi (176 libbre.).
Descrizione
Con le installazioni della concertina-parete del tutto vetro, il punto di sospensione è nel centro del pannello, in modo da significa che fino a 6 pannelli di 1/2 possono essere installati senza l'esigenza di una guida inferiore. Una porta di accesso fornita del nostro perno superiore può anche aggiungersi dal lato opposto alla pila piegante. Tutti i meccanismi, dispositivi della sospensione, guide e serrature completamente sono integrati nella sospensione altamente attraente e nei profili di vetro del fermo e la nostra cerniera di recente sviluppato è installata dal lato del profilo. La sospensione ed i profili di vetro del fermo sono stesse quelle usate per il sistema della impilare-parete di HAWA-Variotec 150/GV. È attaccato a ogni altro pannello un fermo della porta di folding-/pivot con un fermo integrato e individualmente regolabile, per tenere la vampata piegante della parete una volta chiuso. La nostra documentazione semplifica il compito della progettazione dei tali sistemi e l'installazione è inoltre semplice e conveniente.
Larghezza minima del pannello 500 millimetri
Larghezza massima del pannello 900 millimetri
Altezza massima del pannello 2600 millimetri
Peso massimo 80 chilogrammo (176 libbre del pannello.)
Le stesse componenti possono essere usate per la costruzione delle installazioni che si aprono a sinistra o radrizzano, verso l'interno o esternamente
Il lato opposto può essere fornito di una porta separata del perno
± dello spostamento verticale 3 millimetri
Progettazione elegante
Meccanismo di bloccaggio sicuro
Operazione estremamente regolare e silenziosa
Ingombro minimo nell'area di picchettamento
Vetro monolitico completamente temperato 10/12/12.7 millimetri
Vetro laminato completamente temperato 10,8-13 millimetri
---
