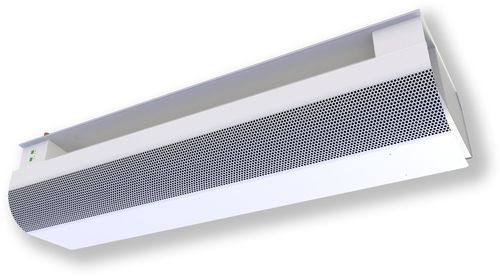

Trave fredda attiva HALTON CABEAM REC

Specifiche
Il Halton CaBeam REC è una fascia fredda attiva progettata per il comfort acustico e il trattamento dell'aria nelle cabine marittime per passeggeri ed equipaggio. Disponibile per installazione a vista, incassata o integrata, il CaBeam REC offre raffreddamento compatto e funzioni integrate che lo distinguono dalle fasce fredde tradizionali.

Panoramica

• Percorso di ricircolo dell'aria integrato tramite il pannello frontale perforato
• Pannello frontale apribile da entrambi i lati per manutenzione e pulizia
• Pannello frontale rimovibile senza utensili speciali
• Connessione condotto di ingresso modificabile: destra, sinistra o centro del plenum di mandata
• L'orientamento dello scambiatore permette collegamenti acqua su entrambi i lati
• Tubi della batteria in rame (spessore parete 0,9–1,0 mm) secondo EN 1057:1996; alette in alluminio (rame opzionale); scambiatore collaudato in fabbrica; pressione massima di esercizio 1,0 MPa
• Connessione condotto aria di mandata D125 mm

Personalizzazione
Le unità Halton CaBeam possono essere personalizzate per l'integrazione e i requisiti specifici del progetto. Dimensioni, capacità e funzionalità possono essere modificate. È disponibile un avanzato controllo digitale della temperatura ambiente per completare la soluzione.

Materiali
PARTE | MATERIALE | FINITURA
Pannello frontale | Acciaio zincato preverniciato | Vernice poliestere-epossidica, Bianco RAL 9003, lucentezza 20%*
Plenum aria di mandata | Acciaio zincato |
Staffaggi | Acciaio zincato |
Tubi batteria | Rame |
Alette batteria | Alluminio (rame opzionale) |
*) Colori speciali disponibili

Caratteristiche

• Percorso di ricircolo dell'aria integrato tramite pannello frontale perforato
• Pannello frontale apribile da entrambi i lati per manutenzione e pulizia
• Pannello frontale rimovibile senza utensili speciali
• Connessione d'ingresso modificabile (destra/sinistra/centro)
• Orientamento dello scambiatore che consente collegamenti acqua su entrambi i lati
• Tubi in rame (0,9–1,0 mm), alette in alluminio (rame opzionale), scambiatore collaudato in fabbrica
• Pressione massima di esercizio 1,0 MPa
• Connessione condotto aria di mandata D125 mm

Funzionamento
L'aria di mandata entra nel plenum della fascia e viene diffusa nella cabina tramite ugelli e una fessura superiore. I getti degli ugelli inducono l'aria ambiente della cabina, portandola orizzontalmente lungo il soffitto. L'aria secondaria viene aspirata attraverso la perforazione inferiore, attraversa lo scambiatore dove viene raffreddata o riscaldata, quindi viene diffusa nella cabina. La capacità di raffreddamento è regolata controllando il flusso d'acqua in base al segnale del regolatore di temperatura.

Installazione
Installazione semplificata nelle cabine prefabbricate. Il design compatto e il metodo di produzione consentono modifiche per integrazioni specifiche del progetto (a vista, incassata o integrata).

Criteri di progettazione

• Temperatura di progetto: 22°C / 50% UR
• Portata aria esterna: 50–200 m3/h
• Pressione ugello: 100–200 Pa
• Potenza frigorifera sensibile: 400–1500 W (a seconda della batteria e dei parametri dell'acqua)
• Potenza di riscaldamento: 300–1200 W
• Livello sonoro: 25–30 dB(A), boost <35 dB(A)
• Portata acqua fredda: 0,02–0,10 dm3/s (360 dm3/h)
• Temperatura ingresso acqua fredda: 14–16°C
• Temperatura uscita acqua fredda: 16–19°C

Dimensioni e peso
Lunghezze batteria: 600–2100 mm (es. 900, 1200…)
Lunghezze L-5: 900, 1200…2400 mm
Esempi di peso:

• Fascia fredda 900 mm ≈ 21,5 kg (con acqua di raffreddamento +0,5 kg)
• Fascia fredda 1200 mm ≈ 26,5 kg (con acqua di raffreddamento +0,8 kg)

Regolazioni
Raffreddamento
Portata massica acqua di raffreddamento raccomandata 0,03–0,10 kg/s, con un aumento di temperatura di 1–3°C nello scambiatore. Per evitare condensazione, la temperatura di ingresso raccomandata è superiore a 14°C.

Riscaldamento
Il riscaldamento può essere fornito da una resistenza elettrica integrata nel CaBeam o da una resistenza nella tubazione di ingresso dell'acqua. La resistenza include un termostato capillare con interruttore di sicurezza e riarmo manuale; il controllo è automatizzato e comprende il rilevamento del movimento d'aria e relè di sicurezza.

Riscaldamento con acqua (opzione)
Portata massica acqua di riscaldamento raccomandata 0,01–0,04 kg/s, con una diminuzione di temperatura di 5–15°C nello scambiatore. Temperatura massima consigliata di ingresso: 35–45°C.

Bilanciamento e controllo dei flussi d'acqua
Bilanciare i flussi con valvole di regolazione sul lato di uscita dei circuiti di raffreddamento e riscaldamento. La potenza è controllata regolando la portata massica d'acqua con valvole ON/OFF o proporzionali a due o tre vie; le valvole possono essere integrate nel CaBeam.

Regolazione della portata dell'aria di mandata
Collegare un manometro al punto di misura e misurare la pressione statica nella fascia. La portata d'aria si calcola secondo la formula fornita. Valori k degli ugelli:
NOZZLE | k (l/s) | k (m3/h)
C | 1,36 | 4,90
D | 2,09 | 7,52
E | 3,33 | 11,99

Prevenzione della condensazione
Variazioni di umidità e temperatura (es. porta balcone aperta o doccia prolungata) possono causare condensazione sulla batteria. Il CaBeam può essere dotato di un sensore di condensazione nella tubazione dell'acqua di raffreddamento che chiude automaticamente la valvola dell'acqua fredda in caso di condensazione e la riapre quando il rischio diminuisce. In alternativa, una resistenza di temperamento nella tubazione di ingresso può mantenere le superfici della batteria sopra il punto di rugiada. Il sensore o il riscaldatore di temperamento può essere attivato da un interruttore porta; se la porta rimane aperta il circuito acqua fredda rimane chiuso.

Manutenzione
Accesso per assistenza: 1. Pannello frontale; 2. Connessione aria di mandata; 3. Scambiatore; 4. Connessione femmina aria di mandata; 5. Collegamenti tubazioni; 6. Copertura condotto. Il pannello frontale è progettato per un facile accesso e pulizia senza utensili speciali.

Specifiche tecniche

• Famiglia / modello: Halton CaBeam REC (fascia fredda attiva per cabine marine)
• Tipi di installazione: a vista, incassata, integrata
• Materiali principali: pannello frontale e plenum in acciaio galvanizzato; tubi batteria in rame; alette in alluminio (rame opzionale)
• Finitura pannello frontale: vernice poliestere-epossidica, Bianco RAL 9003, lucentezza 20% (colori speciali disponibili)
• Pressione massima di esercizio (circuiti acqua): 1.0 MPa
• Diametro di collegamento aria di mandata: D125 mm
• Portata massica acqua fredda raccomandata: 0.03–0.10 kg/s
• Portata massica acqua di riscaldamento raccomandata: 0.01–0.04 kg/s
• Temperature di progetto ingresso/uscita acqua fredda: ingresso 14–16°C, uscita 16–19°C
• Gamma potenza frigorifera sensibile: 400–1500 W
• Gamma potenza riscaldamento: 300–1200 W
• Livello sonoro: 25–30 dB(A) (boost <35 dB(A))
• Portata aria fresca tipica: 50–200 m3/h
• Lunghezze della batteria: 600–2100 mm
• Esempi di peso: 900 mm ~21,5 kg (+0,5 kg con acqua) ; 1200 mm ~26,5 kg (+0,8 kg con acqua)
• Norme di riferimento: EN 1057:1996 (specifica tubi di rame)
