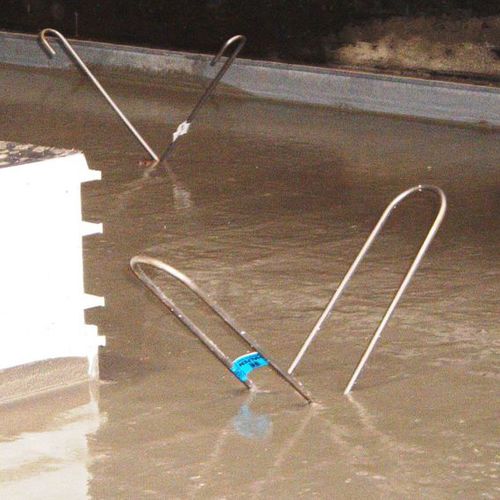

Sistema di fissaggio in acciaio inossidabile SPA

per pannelliper rivestimento di facciata

■ - Installazione semplice e veloce ■ - Ufficialmente omologato ■ - Utilizzabile anche in pannelli con strato isolante molto spesso Sono utilizzati per ancorare la crosta esterna dei pannelli sandwich allo strato portante, HALFEN offre tre sistemi diversi. Piastre FA oppure ancoraggi tipo SPA: entrambi i sistemi hanno la funzione di trasferire allo strato portante sia il peso proprio della crosta esterna che carichi orizzontali determinati dal vento, dalle azioni sismiche e dalle dilatazioni termiche. Generalmente sono sufficienti due ancoraggi portanti SPA posizionati in entrambe le direzioni portanti, simmetricamente all'asse baricentrico dei pannelli. Per assorbire le forze determinate dal fuori piombo di progetto sia durante il trasporto che nel corso del montaggio, è necessario posizionare un ulteriore ancoraggio portante SPA perpendicolarmente alla direzione del carico principale. Nella parte restante del pannello vengono utilizzate spine o staffe di connessione che trasmettono le forze orizzontali e impediscono la deformazione dello strato esterno. Se posizionati in modo ottimale, il funzionamento degli ancoraggi SPA riduce al minimo le forze di reazione nello strato esterno causate dalle dilatazioni termiche e dalle deformazioni. I ganci presenti alle estremità degli ancoraggi vicino ai punti di saldatura, permettono di fissare la posizione degli SPA, inserendovi barre d'armatura correnti, prima del getto. Caratteristiche: • - Installazione facile e veloce • - Omologazione ICMQ, soluzione tecnica collaudata da lungo tempo • - Impiego economico anche con strati isolanti di spessore elevato • - Progettazione semplice con il software gratuito HALFEN
