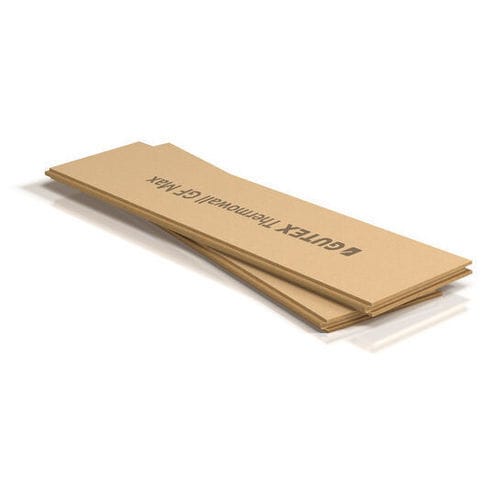

Isolante termico THERMOWALL GF MAX

in fibra di legnoin pannelli rigidiper solaio

Breve descrizione
Gutex Thermowall GF Max è un pannello isolante in fibra di legno con profilo arrotondato, robusto e versatile per impieghi su tetto, facciata, interni e solaio. Progettato per zone particolarmente sollecitate, consente una logistica dei materiali efficiente grazie all'impiego universale.

Vantaggi principali

• Molto robusto — densità apparente più elevata con maggiore resistenza a compressione e trazione
• Piano e preciso — base ottimale per le lavorazioni successive e gli intonaci
• Posa sicura e lavorabilità semplice — giunti puliti e alta precisione dimensionale
• Efficiente — un prodotto per molte applicazioni riduce la gestione dei magazzini

Campi di applicazione

• Copertura provvisoria resistente alla pioggia (UDP‑A) a partire da 40 mm di spessore
• Rivestimento esterno direttamente su strutture a telaio in legno ed elementi in legno massiccio (dietro il rivestimento in facciate ventilate)
• Pannello isolante intonacabile per Thermowall ETICS su telaio in legno ed elementi in legno massiccio senza ventilazione (da 40 mm)
• Strato isolante a tutta superficie per il livello impianti
• Isolamento interno della parete esterna per intonaco diretto
• Stratigrafie del solaio resistenti a compressione
• Isolamento sotto trave a tutta superficie
• Isolamento di coperture piane su strutture in legno, calcestruzzo e lamiera

Formato prodotto / Varianti

• Formato (dimensione nominale): 1900 x 600 mm
• Spessori disponibili: 40 mm, 60 mm, 80 mm

Istruzioni di posa – Generale

• Posare i pannelli con il lato marcato verso l'esterno
• Posare i pannelli in posizione orizzontale, aderenti e con giunti a tenuta
• Sostenere sempre le giunzioni a pettine; giunti sfalsati all'incastro degli elementi ammessi se esiste una connessione degli elementi murari resistente alle forze (trazione, compressione e taglio) oppure, per elementi di copertura, se fissati immediatamente con controfioriture
• Posizionare i mezzi di fissaggio sufficientemente vicino al bordo del pannello
• Non installare pannelli danneggiati
• Gutex Thermowall GF Max non è un elemento portante (es. per carichi di neve)
• Evita aumentati carichi di umidità verso l'interno
• Le acque di scorrimento durante il cantiere possono sporcare elementi adiacenti; assicurare un adeguato deflusso
• Resistenza alla temperatura: fino a ca. 110 °C (a temperature più elevate sono necessarie misure aggiuntive)
• Rispetto dell'aspirazione della polvere e della sicurezza sul lavoro

Istruzioni di posa – Copertura

• Interasse massimo dei travetti in funzione dello spessore: 40 mm → 90 cm; 60 mm → 110 cm; 80 mm → 125 cm
• Sfasamento delle giunzioni riga per riga di almeno un interasse di travetto
• Gli spazi tra i travetti non sono calpestabili
• Non sono necessari nastri/sigillanti a prova di chiodo per le penetrazioni attraverso il pannello in fibra di legno
• Eseguire i collegamenti e le penetrazioni a tenuta di pioggia con sistemi adesivi/sigillanti idonei
• Alle giunzioni testa a testa, alle penetrazioni o al cornicione sigillare lateralmente il profilo
• Tetto provvisorio (UDP‑A) esposto agli agenti atmosferici fino a 4 settimane
• Tutte le fessure > 0,5 mm devono essere rinforzate immediatamente dopo la posa

Istruzioni di posa – ETICS

• Utilizzabile come pannello isolante intonacabile nel sistema Thermowall ETICS; seguire le istruzioni del sistema per intonaco e montaggio

Istruzioni di posa – Livello impianti / Rivestimento interno

• Raccomandazione per il rivestimento interno: uno strato di fermacell GF 12,5 mm a tutta superficie e privo di cavità (posa in orizzontale)
• Raccomandazione di fissaggio (esempio per Thermowall GF Max 60 mm): su pannello derivato dal legno d ≥ 15 mm + Thermowall + fermacell GF d = 12,5 mm impiegare graffatrici/chiodi speciali secondo le indicazioni dei produttori
• Distanza fra graffette: verticale ≤ 150 mm; orizzontale ≤ 400 mm (al bordo del pannello ≤ 200 mm)
• Distanza del bordo delle graffette dal bordo del pannello ≥ 25 mm; graffette a filo o al massimo incassate di 1 mm

Istruzioni di posa – Facciata ventilata

• Interasse massimo delle listelle 83,3 cm
• Eseguire i collegamenti e le penetrazioni a tenuta di vento e pioggia battente in modo permanente
• Fissare immediatamente i pannelli con listelli di ventilazione; esposti agli agenti atmosferici fino a 4 mesi
• Sfalsamento delle giunzioni di almeno 30 cm

Informazioni sul fissaggio

• Fissaggio con graffette o chiodi possibile fino a 60 mm di spessore; viti ammesse — usare elementi di fissaggio approvati e protezione contro la corrosione (es. zincato)

Caratteristiche tecniche / Specifiche

• Densità apparente ρ: 185 kg/m³
• Fattore di diffusione del vapore (μ): 3
• Conduttività termica dichiarata λD: 0,043 W/mK
• Conduttività termica di progetto λB: 0,045 W/mK
• Sforzo di compressione / resistenza a compressione: ≥ 150 kPa
• Assorbimento d'acqua a breve termine: ≤ 1 kg/m²
• Resistenza al flusso: ≥ 100 kPa·s/m²
• Capacità termica specifica: 2.100 J/kg·K
• Comportamento al fuoco (EN 13501‑1): Euroclasse E
• Norma di prodotto: EN 13171:2012+A1:2015
• Resistenza a trazione perpendicolare al piano del pannello: 20 kPa
• Applicazione conforme alla normativa: UDP‑A (copertura provvisoria resistente alla pioggia)
