Sistema a rotaia AI 72

Presentazione

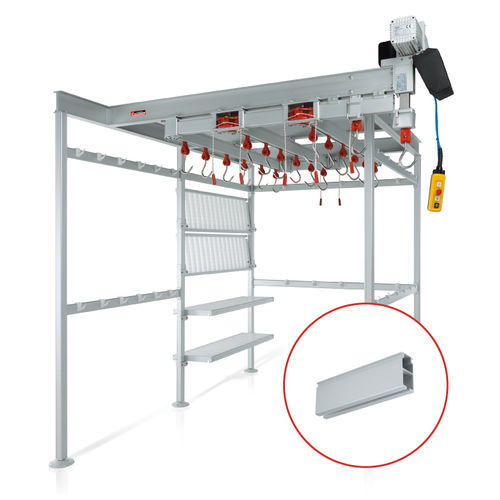

L'immagine mostra un esempio di sistema di binario per carne autoportante. Per facilitare la sollevamento di quarti o mezza carcassa, è stato incorporato un paranco nella struttura nell'area di carico. Questo paranco è disponibile in due capacità: 200 kg e 350 kg. La foto evidenzia la sezione specifica del profilo rail 100×50 mm che caratterizza il modello AI 72.

Galleria componenti (estratti)

• Putrelle: tre diverse altezze di trave disponibili per ottimizzare le capacità di carico e offrire una soluzione economicamente conveniente.
• Scambio a 3 vie: altamente durevole e resistente alla ruggine.
• Scambio a 4 vie: consente al gancio di scorrere rapidamente e agevolmente in tutte le direzioni.
• Gancio scorrevole: ganci certificati con portata di 300 kg.
• Distanziatori ad angolo: utilizzati per stabilizzare la struttura senza forare i pannelli delle celle frigorifere.
• Agganci a scomparsa adattati: costruzione in alluminio per garantire rigidità e assenza di componenti plastici.
• Collarino blocca gancio: utile per fermare il gancio in un punto specifico lungo il percorso.

Accessori applicabili

• Bilance: bilancia elettronica progettata per pesare la carne direttamente sul binario; la cella di carico può essere integrata nel binario. Disponibile con diversi indicatori, inclusi modelli stagni adatti alle celle frigorifere. Accessori opzionali come stampanti sono disponibili.
• Sezione di pesatura: cella di carico integrata nel binario; può essere fornita con o senza indicatore.
• Indicatore standard: grado di protezione IP 54, disponibile con staffa regolabile e display multilingue.

Paranchi

• Paranco – installazione testa: dotato di dispositivo automatico di inserimento del gancio che impedisce la caduta del gancio durante il funzionamento del paranco. Disponibile nelle capacità di 200 kg e 350 kg; solitamente utilizzato nell'area di carico all'inizio del percorso del binario.
• Paranco – installazione in linea: la versione in linea è installata in punti intermedi lungo il binario (ad esempio vicino ai tavoli di lavoro).

Altri accessori e dispositivi

• Ripiani pieghevoli: utili per lo stoccaggio igienico di casse e vassoi; doghe rimovibili e componenti lavabili in lavastoviglie; facilmente ripiegabili quando non in uso.
• Carrelli per quarti: progettati per trasportare i quarti dall'area di carico alle celle frigorifere con inserimento diretto e assicurato nel binario; realizzati su misura e disponibili con copertura in plastica alimentare opzionale.
• Dispositivo di binario pieghevole: utile nell'area di carico per avvicinarsi ai camion quando il passaggio standard del binario attraverso le porte non è possibile.
• Dispositivo per porte tagliafuoco: progettato per porte scorrevoli senza foratura per il passaggio del binario.
• Motoriduttore elettrico: progettato per superare pendenze e dislivelli; alimentato da motore elettrico con trasmissione a catena; può essere realizzato con inclinazione fissa a 30° ed è disponibile in varie lunghezze.

Documenti e media

• Esempio di funzionamento (video)
• Video di installazione (video)
• Depliant prodotto (PDF)
• Modulo preventivo per binario carne (PDF)

Caratteristiche / specifiche tecniche

• Modello: AI 72
• Profilo del binario: 100 × 50 mm
• Capacità paranco disponibili: 200 kg e 350 kg
• Portata certificata del gancio: 300 kg
• Altezze delle travi: tre diverse altezze disponibili per ottimizzare la capacità di carico
• Scambi: scambi a 3 e 4 vie per il movimento direzionale dei ganci
• Opzione di pesata integrata: la cella di carico può essere integrata nel binario; sezione di pesatura disponibile con o senza indicatore
• Indicatori: opzione indicatore stagno IP 66 (acciaio inox) e indicatore standard IP 54
• Motoriduttore elettrico: trasmissione a catena, opzione inclinazione fissa 30°, disponibile in varie lunghezze
• Ripiani pieghevoli: doghe rimovibili, lavabili in lavastoviglie
• Carrelli: su misura, inserimento diretto nel binario, copertura opzionale in plastica alimentare
