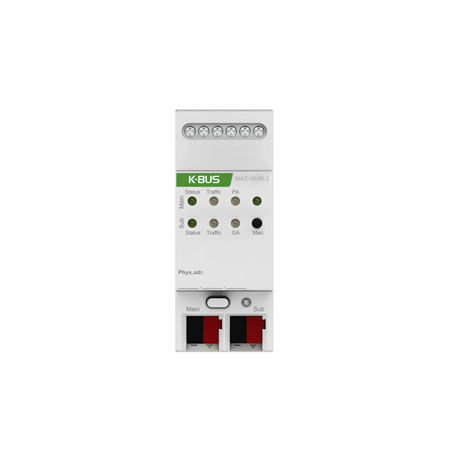

Modulo di giunzione di linea KNX K-BUS

su guida DIN

L'accoppiatore può essere utilizzato come accoppiatore di linea, accoppiatore dorsale o ripetitore sia in reti KNX esistenti che in reti KNX nuove. È dotato di una tabella di filtraggio con l'aiuto della quale i telegrammi del bus vengono bloccati da una delle due linee o passati a un'altra linea, riducendo così il carico del bus. La tabella di filtraggio viene creata automaticamente dall'ETS (KNX Tool Software) al momento della messa in servizio del sistema. Bus Linea principale 21-30V DC, utilizzata per l'alimentazione del dispositivo Linea secondaria del bus 21-30 V CC Corrente del bus Principale: <10mA/30V DC, Sub: <5mA/30V DC Consumo del bus Principale: <300mW, Sub: <150mW Linea principale/sub KNX Terminale di collegamento bus sinistro (rosso/nero) Funzionamento -5 °C ... + 45 °C Stoccaggio -25 °C ... + 55 °C Trasporto - 25 °C ... + 70 °C Umidità <93%, si attende la disidratazione Protezione IP 20, secondo EN 60529 Dimensioni 36×90 ×64 mm Peso 0,1 kg Alloggiamento Alloggiamento in plastica, beige Design Dispositivo di installazione modulare, su guida di montaggio da 35 mm
