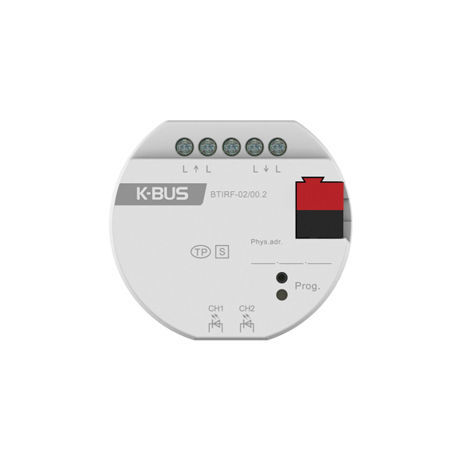

Modulo di interfaccia gateway BTIRF-02/00.2

su guida DINKNX

Il gateway KNX per IR comprende il gateway KNX per IR, montato a filo, a 2 pieghe (BTIRF-02/00.2) e il gateway KNX per IR, a soffitto (BTIRC-01/00.2). Ciascun prodotto dispone di 2 canali di emissione IR che possono essere impostati come controllo IR universale o controllo dell'aria condizionata, fino a memorizzare 300 codici IR diversi. Inoltre, il Gateway KNX per IR, a incasso, dispone anche di una funzione di rilevamento della corrente a 1 piega, che può confermare lo stato di accensione o spegnimento del dispositivo controllato tramite lo stato attuale ed evitare falsi inneschi se l'accensione e lo spegnimento sono controllati dallo stesso codice IR. Il gateway KNX per IR, montato a soffitto, supporta un'emissione a 360° Tensione bus 21-30V DC, tramite il bus KNX Corrente bus <6,5mA, 24V ；<6mA, 30V Consumo del bus <180mW Corrente dinamica <9,5mA, 24V ；<8mA, 30V Intervallo di rilevamento della corrente 50mA-10A Precisione di rilevamento della corrente 50mA-500mA ±20mA ；500mA-10A ±5% Canale 2 canali indipendenti Distanza massima di trasmissione Distanza di trasmissione 2m Lunghezza d'onda IR 940nm Angolo di ricezione dell'emissione IR <45° Terminale di connessione bus KNX (rosso/nero) Terminali a vite di carico, Gamma di fili, Multi-core 0,2-1,5mm2 Cavo di estensione del rilevatore IR <10m Funzionamento - 5 °C ... 45 °C Stoccaggio - 25 °C ... 55 °C Trasporto - 25 °C ... Umidità <93%, eccetto rugiada Montaggio In scatola di cablaggio, 80×80 mm o 86×86 mm Dimensioni φ53×23,5 mm Peso 0,04 kg
