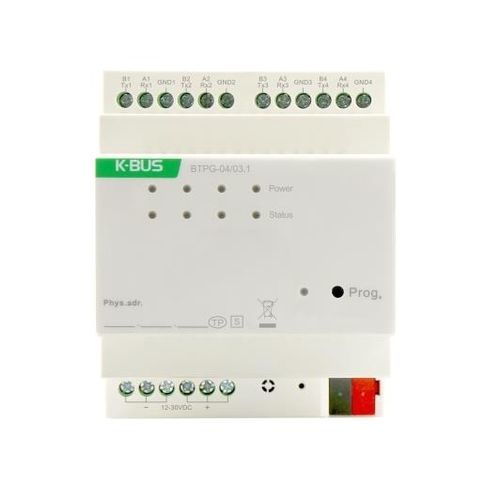

Modulo di interfaccia gateway

su guida DINKNXRS232

Il Gateway KNX per RS485/RS232 viene applicato principalmente nei sistemi di controllo intelligenti e installato sui quadri di distribuzione con guida di montaggio da 35 mm, in grado di realizzare comunicazioni Modbus/RS485/RS232 e bus KNX. Il Gateway KNX per RS485/RS232 è alimentato dal bus KNX e necessita di una tensione di alimentazione ausiliaria di 12-30 V CC. È possibile assegnare l'indirizzo fisico e configurare i parametri tramite gli strumenti di progettazione ETS con .knxprod (edizione di supporto ETS5.7 o superiore). configurare i parametri di base della comunicazione, come Baud rate, bit di dati, bit di stop, bit di parità e così via il canale supporta un massimo di 500 punti funzione. Ogni punto funzione è unidirezionale e si possono configurare direzione, nome e tipo di dati (1bit/2bit/4bit/1byte/2byte) come master Modbus, legge i dati di registro dallo slave e comunica con KNX come slave Modbus, riporta i dati KNX al master o al sistema BA come gateway normale, solo conversione dei dati, senza meccanismi e logiche di comunicazione supporto di DAIKIN, HITACHI, Mitsubishi e altri condizionatori VRV in modalità Modbus RTU, controllo indipendente fino a 64 dispositivi supporta alcuni produttori di tende elettriche e di musica di sottofondo con protocollo di controllo host. Tensione di funzionamento 21-30V DC, tramite bus KNX Corrente bus <6mA 30V DC Potenza bus <180mW Dimensioni 72 x 90 x 64,1 mm Peso 0,17 kg Tensione 12-30V DC Corrente <60mA 30V DC Consumo di energia <1,8W Terminale di connessione KNXBus (rosso/nero) Alimentazione ausiliaria Morsetti a vite Funzionamento -5 °C ... + 45 °C Design Standard 35 mm Installazione su guida DIN
