Graticolato per facciate SLIDING SYSTEM

in acciaio inox 316in legno massicciocon rivestimento in legno

Introduzione

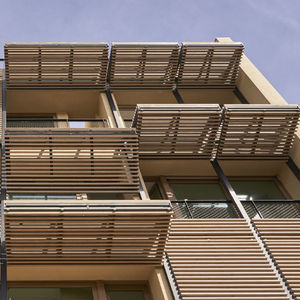

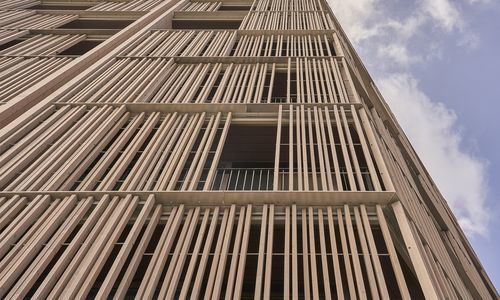

Il Gubia Facade Sliding System è una celosia scorrevole in legno progettata per il controllo solare e le involucro architettoniche. Unisce un'estetica ricercata a soluzioni tecniche studiate per l'uso esterno e per ambienti salini.

Innovazione e sostenibilità
Il rivestimento è realizzato in legno certificato FSC o PEFC. Materiali e finiture derivano da uno sviluppo R+D+i volto a garantire prestazioni durature, privilegiando approvvigionamenti sostenibili e trattamenti adeguati all'esposizione.

Componenti del sistema scorrevole
I pannelli sono composti da doghe in legno massiccio unite da aste in acciaio inossidabile AISI 316 protette da tubi separatori dello stesso materiale. Le carrucole anti-deragliamento AISI 316 sono montate nella parte inferiore, regolabili in altezza e dimensionate per carichi fino a 100 kg per carrucola. Essenza, sezione e passo delle doghe sono selezionabili; le doghe sono idonee alla classe d'uso 3.2.

Prove e controllo qualità
Mock-up a scala reale, prototipi e prove di laboratorio convalidano i movimenti, il comportamento dei cuscinetti, i coefficienti di attrito, le forze di carico e spinta e i sistemi di regolazione. Essenze e finiture sono sottoposte a prove di adesione a trazione, resistenza all'abrasione, invecchiamento artificiale e naturale con validazione in laboratori indipendenti.

Funzionalità ed estetica
Il sistema permette di regolare l'illuminazione naturale e la ventilazione tramite la scelta di sezione e passo delle doghe. Il supporto inferiore riduce i problemi dovuti all'accumulo di sporco e il progetto minimizza elementi di finitura visibili, garantendo un'espressione visiva pulita. I pannelli scorrevoli possono essere combinati con pannelli fissi per variare la composizione della facciata.

Costruzione ed efficienza energetica
Il controllo preciso dell'apporto solare si ottiene configurando la distanza tra le doghe e la posizione dei pannelli. La prefabbricazione e la produzione coordinata in laboratorio consentono soluzioni su misura, contribuendo all'efficienza energetica dell'edificio e riconosciute in progetti applicati.

Specifiche tecniche

• Denominazione: Gubia Facade Sliding System
• Rivestimento: legno certificato FSC o PEFC
• Idoneità legno: doghe in legno massiccio, idonee per classe d'uso 3.2
• Elementi metallici: aste e tubi separatori in acciaio inossidabile AISI 316
• Cuscinetti: carrucole anti-deragliamento AISI 316, montate inferiormente, regolabili in altezza
• Capacità carrucole: predisposte per carichi fino a 100 kg per carrucola
• Costruzione pannelli: pannelli scorrevoli prefabbricati con cornice minima visibile
• Personalizzazione: scelta di essenze, sezioni, spaziature e finiture
• Validazione durabilità: prove a grandezza naturale, mock-up, prototipi e validazione in laboratori indipendenti
• Prove legno: adesione a trazione, resistenza all'abrasione, invecchiamento artificiale e naturale
• Vantaggi progettuali: controllo solare, regolazione della ventilazione, manutenzione ridotta grazie al supporto inferiore
• Sviluppo: R+D+i guidato dal reparto tecnico e produzione
• Multimedia: video operativo disponibile che mostra il funzionamento
