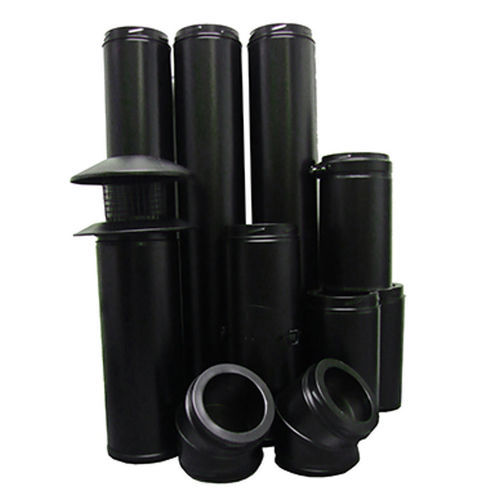

Canna fumaria in acciaio inossidabile BIOMASS

doppia parete

Panoramica del prodotto
Questo sistema canna fumaria biomassa verticale convenzionale, doppia parete isolata in acciaio inox da 125 mm (5") è progettato per l'uso con caldaie a pellet Spira. È costruito per sopportare temperature di esercizio continue fino a 200℃, mentre la temperatura tipica dei fumi delle caldaie Spira è inferiore a 80℃. Il corpo esterno in acciaio inox è portante e il rivestimento interno in acciaio inox può espandersi indipendentemente per compensare le variazioni termiche.

Caratteristiche e vantaggi

• Sistema di giunzione bayonet twist‑lock con guarnizioni, assicurato da bande di bloccaggio
• Rivestimento interno e corpo esterno in acciaio inox saldati al laser per resistenza alla corrosione
• Isolamento Superwool da 25 mm ad alta efficienza per mantenere la temperatura dei fumi, massimizzare l'efficienza, migliorare il tiraggio all'avvio e minimizzare la condensa
• Bassa temperatura esterna del corpo
• Il rivestimento interno è trattenuto dal collare maschio ed è libero di espandersi/contrarsi fino a 18 mm tramite il collare femmina
• Il rivestimento interno presenta un bordo interno all'estremità femmina che funge da interruzione capillare per evitare che l'umidità venga aspirata attraverso le giunzioni
• Certificato CE (conforme alle normative in vigore dal 1° luglio 2013)
• Componenti interni disponibili in verniciatura a polvere bianca o nera; componenti esterni solo in verniciatura a polvere nera

Installazione
Disponibile con una gamma di prolunghe e curve, il sistema può essere facilmente assemblato per adattarsi a svariate installazioni. I componenti si collegano posizionando il collare femmina di una sezione sopra il collare maschio della sezione precedente e bloccando ruotando la sezione superiore in senso orario. È fondamentale che tutti i componenti siano installati con il collare maschio rivolto verso l'alto; una freccia sull'etichetta indica la direzione dei gas di scarico. L'interno di ogni sezione è ingrandito all'estremità maschia in modo che l'estremità femmina della sezione successiva o del raccordo entri e si sovrapponga, permettendo alla condensa di defluire verso la caldaia senza uscire dalle giunzioni.

Percorsi del camino
Il camino dovrebbe rimanere il più dritto possibile nel tratto verticale per agevolare il flusso. Se è necessario inclinare il percorso, lo scostamento non deve superare i 45° dalla verticale e la distanza tra le curve non deve eccedere il 20% dell'altezza complessiva del camino. Consentire una salita verticale di 600 mm immediatamente sopra l'apparecchio prima di qualsiasi deviazione. Le installazioni devono rispettare il Building Regulations Document J (Inghilterra, Galles, Irlanda del Nord e Repubblica d'Irlanda) e gli standard edilizi (Part F) in Scozia. Mantenere una distanza minima di 60 mm da qualsiasi materiale combustibile.

Specifiche tecniche

• Nome commerciale: Biomass Flue System for Spira Boilers
• Diametro nominale: 125 mm (5")
• Tipo: Sistema canna fumaria verticale convenzionale a doppia parete isolata
• Materiali: Rivestimento interno in acciaio inox e corpo esterno in acciaio inox (saldati al laser)
• Isolamento: Manta Superwool da 25 mm ad alta efficienza
• Temperatura di esercizio continua: fino a 200℃
• Temperatura tipica dei fumi dalle caldaie Spira: inferiore a 80℃
• Gioco di dilatazione del rivestimento interno: fino a 18 mm tramite il collare femmina
• Giunzione: Giunzione bayonet twist‑lock con guarnizioni e bande di bloccaggio
• Caratteristica del rivestimento interno: bordo interno all'estremità femmina che funge da interruzione capillare
• Corpo esterno: design portante
• Finiture: componenti interni disponibili in vernice a polvere bianca o nera; componenti esterni in vernice a polvere nera solo
• Certificazione: Certificato CE (conforme alle normative dal 1° luglio 2013)
• Vincoli di installazione: salita verticale minima di 600 mm sopra l'apparecchio prima delle deviazioni; deviazioni ≤45° e distanza tra curve ≤20% dell'altezza complessiva del camino; distanza minima di 60 mm dai materiali combustibili
