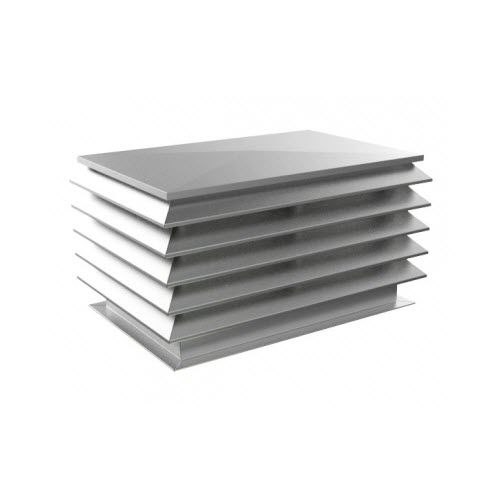

L'attico WBP viene utilizzato per la fornitura e/o lo scarico dell'aria di ventilazione nelle installazioni di condizionamento. L'attico in alluminio può essere fornito in varie dimensioni per consentire il collegamento di diverse unità di ventilazione alla presa d'aria. È possibile anche una costruzione combinata, una ha la funzione di griglia di scarico e l'altra ha la funzione di griglia di mandata. Le alette orizzontali sono resistenti alle intemperie. La costruzione ad attico la rende adatta ad applicazioni che richiedono elevati standard estetici.
Attico in alluminio dotato di alette orizzontali antipioggia, lato superiore chiuso e zanzariera.
Alette orizzontali sotto i 45° e distanza tra le alette di 80 mm.
Può essere utilizzato per la mandata o lo scarico, è possibile combinare le due funzioni.
Outdoor
Tiro a 1 via
Scarico
Esecuzione rettangolare
Tipo di flusso d'aria Scarico o alimentazione, / Impermeabile
Opzionale Divisorio disponibile per doppio uso scarico/alimentazione 50/50
Gradini disponibili in lunghezza 1 mm
Passi disponibili in larghezza 1 mm
Altezza minima 220 mm
Altezza massima 2140 mm
Gradini disponibili in altezza 80 mm
Altezza profilo di montaggio 50 mm
Materiale standard Lame in alluminio non trattato 45°
Finitura standard Alluminio non trattato
Opzioni di finitura del prodotto Verniciatura a polvere RAL / Almeno due dimensioni devono essere <=1800 mm
Rete metallica Acciaio zincato 12,7x12,7 mm / Acciaio inox 11,7x11,7 mm
Opzioni profilo di montaggio Standard, invertito, a Z
---
