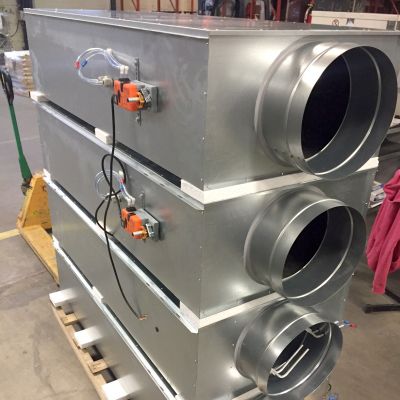

Regolatore di portata d'aria BB

Le scatole terminali BBA/BBT sono progettate per applicazioni a singolo condotto ad alta velocità a portata costante o variabile e possono essere utilizzate sia in mandata (BBT) che in espulsione (BBA). Il controllo della portata d'aria è indipendente dalla pressione e ottenuto da una serranda di precisione che modula in risposta a un sensore di pressione differenziale e a un dispositivo elettronico motorizzato di controllo della velocità. La comunicazione diretta è possibile tra le scatole VAV e l'area di controllo centrale. Il controllo del volume e l'arresto completo della scatola VAV sono ottenuti dalla stessa serranda. Tenendo conto della perdita di pressione ridotta nella serranda, le scatole hanno bisogno di una pressione minima in entrata il che si traduce in un notevole risparmio nel fabbisogno energetico totale. progettato per portate da 75 a 6000 m3/h disponibile in 7 dimensioni equipaggiato di serie con un silenziatore; è disponibile un silenziatore secondario opzionalmente, uno scambiatore di calore può essere montato sull'uscita della scatola Tipo di flusso d'aria Variabile, alimentazione ed estrazione Forma Rettangolare Controllo del flusso d'aria Sensore di pressione differenziale in alluminio Lunghezza 1200 mm, 1400 mm, 1800 mm Altezza minima 255 mm Altezza massima 455 mm Larghezza minima 250 mm Larghezza massima 700 mm Dimensione del telaio E25 (25 mm) Materiale standard Acciaio galvanizzato (275 g/m²) Lame Acciaio galvanizzato (275 g/m²) Isolamento Involucro: lana minerale 25 mm/Baffle: melamina Opzioni di montaggio Staffe di montaggio standard (4) Certificazione Involucro: Classe C (EN1751)/Damper: Classe 3 (EN1751) Velocità min. dell'aria Definita @ 1,0 m/s Velocità massima dell'aria Definita @ 10 m/s Attuatore standard Grada G1: 227VM-024-05/GRA Segnale d'ingresso 2-10V (standard), 0-10V
