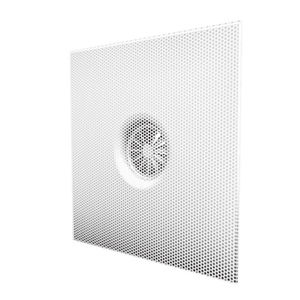

Il diffusore ad effetto elicoidale quadrato in acciaio tipo WT100 con andamento radiale regolabile viene utilizzato per l'immissione di aria fredda o riscaldata in strutture quali uffici, centri commerciali, scuole, ... Diffusori per montaggio a soffitto o in condotto a vista. Il diffusore quadrato offerto, completo di una camera di raccordo con attacco laterale o superiore Il diffusore è dotato di deflettori in pvc regolabili creando la possibilità di ottenere un vortice esterno o interno. Un'elevata induzione è ottenuta grazie all'eccezionale scarico del vortice, che li rende estremamente adatti alle cassette terminali VAV.
Diffusore ad effetto elicoidale quadrato in acciaio con lancio regolabile, completo di camera di raccordo con ingresso laterale o dall'alto.
Il diffusore è dotato di deflettori regolabili creando la possibilità di ottenere un vortice esterno o interno.
Soffitto
Soffitto sospeso
Swirl
Esecuzione rettangolare
Direzione del flusso d'aria Orizzontale, verticale
Tipo di flusso d'aria Lineare / scarico o alimentazione
Forma quadrata
Lunghezza minima 294 x 294 mm
Lunghezza massima 819 x 819 mm
Altezza 11 mm
Materiale standard Acciaio verniciato a polvere, deflettori in PVC
Finitura standard RAL9010
Opzioni di finitura del prodotto Verniciatura a polvere RAL, deflettori neri/bianchi
Opzioni di montaggio Vite centrale
Piastra di distribuzione della pressione perforata Sì
Raccordo Raccordo Classe D con guarnizione a doppio labbro
Controllo del volume Disco di controllo del flusso forato all'interno del raccordo
Materiale Lamiera d'acciaio zincata, raccordo PP/TPE
Isolamento opzionale Melamina 6mm
Opzioni di montaggio occhielli di montaggio (Ø7mm) standard,
staffe di montaggio disponibili
---
