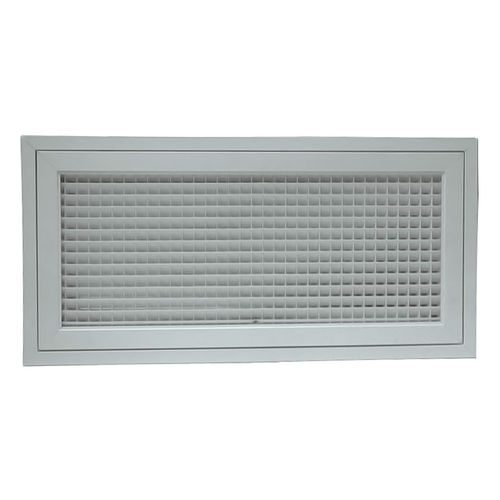

Griglia di ventilazione in alluminio FH100

rettangolareda esternoda interno

La griglia tipo FH101/201/371/711/771/781 è utilizzata per lo scarico dell'aria in strutture come uffici, magazzini, laboratori, ecc. La griglia può essere utilizzata per il montaggio a parete o in condotto dove l'ambiente circostante deve essere salvaguardato dall'inquinamento. Griglia di scarico in alluminio con alette o anima a griglia e telaio del filtro. La griglia è incernierata al telaio del filtro che è in grado di ricevere tutte le cartucce filtranti di 25 mm di spessore. Passaggio libero ca. 50% per FH371 e FH771. Passaggio libero ca. 60% per FH101, FH201 e FH711. Passaggio libero ca. 85% per FH781. Parete Condotto Lancio a 2 vie Scarico Esecuzione rettangolare Regolabile Accesso facile FH371: - lamiera perforata - passaggio libero ca. 50 % - la griglia è incernierata al telaio del filtro permette tutte le cartucce filtranti di 25 mm di spessore FH711: - alette orizzontali fisse - passaggio libero ca. 60 % - la griglia è incernierata al telaio del filtro FH771: - nucleo della griglia con rete a 45° di deflessione, 12,5 x 12,5 mm - passaggio libero ca. 85 % - la griglia è incernierata al telaio del filtro telaio che permette a tutte le cartucce filtranti di 25 mm di spessore cartucce filtranti FH781: - nucleo della griglia con maglia quadrata 12,5 x 12,5 mm - passaggio libero ca. 85 % - la griglia è incernierata al telaio del filtro telaio che permette tutti i 25 mm di spessore Griglia di scarico in alluminio con telaio del filtro fisso e nucleo della griglia. Standard verniciata in bianco (RAL 9010). Una cartuccia filtrante DUST STOP 25 mm può essere fornita su richiesta. (standard senza cartuccia filtrante). fissaggio a vite nascosto nel telaio del filtro cartucce filtranti permette tutte le cartucce filtranti di 25 mm di spessore
