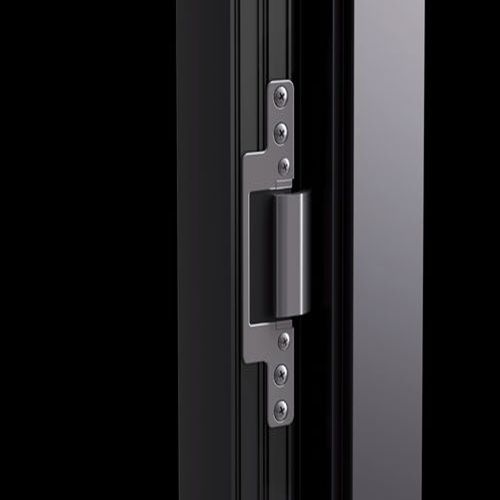

Cerniera per porta C.H.I.C. Door ALU16

invisibileper uso residenzialecontract

Funciones
Cerniera per porte a scomparsa ambidestra, da applicare all’interno dei profili per una completa invisibilità del prodotto a porta chiusa.
Grazie all’innovativo design (brevettato) il prodotto può essere regolato in due direzioni (laterale e in altezza) da un unico operatore.

Caratteristiche Tecniche
CHIC DOOR ALU16 è un cerniera a scomparsa, idonea per porte in alluminio, anche di grandi dimensioni e notevole peso.
Un innovativo design (brevettato) consente di applicare il prodotto molto velocemente all’interno dei profili.

Per applicare la cerniera infatti basta semplicemente realizzare una lavorazione sul telaio e poi inserire la cerniera nella canaletta dell’anta.
Il fissaggio del prodotto al telaio avviene grazie a dei piastrini ad infilare precedentemente inseriti della canaletta del telaio.

CHIC DOOR ALU16 è regolabile in due direzioni:
• Regolazione laterale (± 2 mm), agendo con chiave esagonale sui registri cerniera.
• Regolazione in altezza (- 2 /+ 4 mm), agendo con chiave esagonale sulla vite di registro

L’angolo di rotazione della cerniera è pari a circa 105° (in ragione anche della geometria dei profili).
In caso l’anta abbia la possibilità di un’apertura > di 90° si suggerisce l’uso di un braccio limitatore Friz art. 07621 (14/18), 07622 (10/14).
Le operazioni di regolazione dell’anta possono essere svolte da un unico operatore direttamente in cantiere.

CHIC DOOR ALU16 è un prodotto marcato CE in conformità della norma EN1935 (200.000 cicli) – Classe 12.

Portate
• 120 Kg con 2 cerniere.
• 135 kg con 3 cerniere.
• 150 kg con 4 cerniere.
Per le portate con chiudiporta si veda il foglio istruzioni relativo.
