Cerniera per porta AL DESIGNO

per finestraper finestra oscillobattentein alluminio

Panoramica del prodotto
Roto AL Designo è una ferramenta in alluminio completamente a scomparsa progettata per grandi finestre e porte‑finestre pesanti. Il sistema modulare, basato sul principio modulare Roto, si integra nella maggior parte dei sistemi di profili euro‑camera e risponde alle esigenze architettoniche di estetica, funzionalità e produttività in produzione.

Caratteristiche principali

• Ferramenta lato cerniera completamente a scomparsa per grandi finestre e porte‑finestre in alluminio
• Elevata facilità di lavorazione e efficienza di montaggio
• Sistema modulare basato sul collaudato principio Roto
• Supporta pesi anta fino a 180 kg (a seconda della variante)

Punti forti e varianti

• Roto AL Designo 180 kg: lato cerniera completamente a scomparsa per grandi finestre in alluminio; altezza max anta 3000 mm; classi di resistenza RC 2 e RC 3; disponibile nelle varianti Tilt&Turn e Turn‑Only.
• Roto AL Designo 150 kg: altezza max anta 3000 mm; trasferimento di carico opzionale per pesi anta fino a 150 kg; cerniera a ribalta connessa per chiusure centrali aggiuntive per migliorare la tenuta; soluzioni specifiche su richiesta.
• Roto AL Designo 100 kg: altezza max anta 3000 mm; cerniera a ribalta connessa per chiusure centrali aggiuntive; configurazioni speciali su richiesta; fermo 390 per finestre Tilt&Turn molto strette.

Lati cerniera

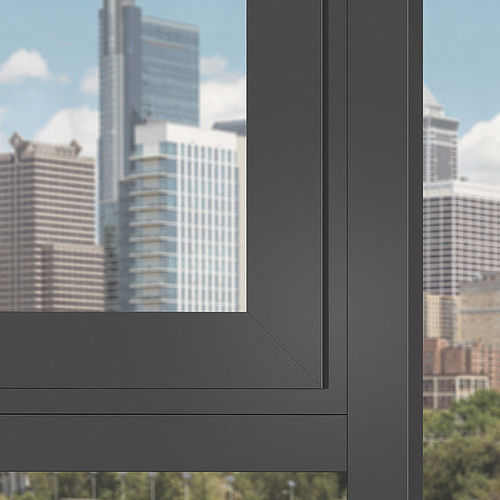

Roto AL Designo stabilisce standard nel design e nella funzionalità con il lato cerniera completamente a scomparsa. Tutti i componenti, ad eccezione della maniglia, sono integrati in telaio e anta e risultano invisibili dall’esterno.

• Combinazione di blocco di serraggio e striscia di serraggio con vite di punzonatura integrata per un incastro solido e una presa positiva del lato cerniera.

Lato cerniera STS
Il lato cerniera STS completa il sistema per esigenze maggiori di isolamento e insonorizzazione, con portata per pesi anta fino a 130 kg (con trasferimento di carico). Componenti in acciaio inossidabile, concetto di installazione semplificato ed elementi di smorzamento integrati agevolano i produttori e gli utenti finali. Progettato per edifici residenziali e pubblici.

• Curva di rotazione che consente apertura senza collisioni anche con giochi minimi o profili a filo
• Componenti stampati in acciaio inox per durata e protezione contro la corrosione (adatto a climi tropicali e mediterranei)
• Angolo di apertura max: 100° (STS standard)
• Maggiore trasferimento di carico: aumenta il peso massimo dell’anta da 80 a 130 kg (con trasferimento di carico)
• Concetto di installazione con cunei che semplifica e accelera il montaggio
• Portafoglio che copre circa il 95% dei sistemi di profili
• Disponibile nelle varianti Tilt&Turn e Turn‑Only

Lato cerniera STS 180°
Il lato cerniera STS 180° è progettato per ante fino a 80 kg e per edifici che richiedono apertura completa. Componenti in acciaio inox di alta qualità assicurano resistenza alla corrosione e lunga durata; l’apertura a 180° facilita la pulizia esterna.

• Angolo di apertura massimo: 180°
• Disponibile nelle varianti Tilt&Turn e Turn‑Only

Dati tecnici
Larghezza anta: max 1600 mm
Altezza anta: max 3000 mm
Peso anta: max 180 kg
Sicurezza: RC 2 / RC 3
Sistemi di profilo: sistemi euro‑camera

Dati tecnici — lato cerniera STS / STS 180° (sintesi)
Versione scanalatura telaio: V.01.1 con 13.5 – 14 mm; V.02.1 con 10 mm (solo STS); adatto per profilo a filo
Larghezza anta Tilt&Turn: Fermapersa 370: 370 – 900 mm; Fermapersa 900: 901 – 1.300 mm
Altezza anta Tilt&Turn: Con limitatore di profondità d’inclinazione: 530 – 800 mm; Senza limitatore: 801 – 2.700 mm
Larghezza anta Turn‑Only: 250 – 1.300 mm
Altezza anta Turn‑Only: 520 – 2.700 mm
Peso anta (STS): Max 80 kg (lato cerniera STS: max 130 kg con trasferimento di carico)
Certificazioni: DIN EN 1670: classe 5; EN 13126‑8:2017 (Europa)

Specifiche tecniche

• Famiglia prodotto: Roto AL Designo (ferramenta in alluminio completamente a scomparsa)
• Peso massimo anta (dipende dalla variante): fino a 180 kg
• Larghezza massima anta: 1600 mm
• Altezza massima anta: 3000 mm
• Classi di sicurezza disponibili: RC 2, RC 3
• Sistemi di profili compatibili: sistemi euro‑camera; supporto per profilo a filo
• Versioni scanalatura telaio supportate: V.01.1 (13.5–14 mm), V.02.1 (10 mm; solo STS)
• Lato cerniera STS: componenti in acciaio inox, maggiore resistenza alla corrosione, apertura max 100°
• Lato cerniera STS 180°: componenti inox, apertura max 180°
• Varianti: Tilt&Turn e Turn‑Only
• Trasferimento di carico opzionale per 100–150 kg e STS fino a 130 kg (a seconda della configurazione)
• Montaggio/lavorazione: unità di azionamento Torx su telaio e anta; azionamento angolare con forcella di serraggio a innesto per assemblaggio semplificato; dimensioni fisse (T4/T5) per facilitare il posizionamento della piastra e il taglio dell’asta di collegamento
• Certificazioni: DIN EN 1670 classe 5; EN 13126‑8:2017
