Temporizzatore statico 80 SERIES

elettromeccanicomultifunzioneritardato

Panoramica
La Serie 80 include temporizzatori modulari multifunzione e monofunzione per montaggio su guida DIN. Disponibili in differenti correnti e configurazioni, prevedono uscite a relè o a stato solido e versioni certificate per applicazioni ferroviarie.

Funzioni e caratteristiche

• Larghezza modulo: 17,5 mm
• Sei scale tempi selezionabili da 0,1 s a 24 h (varia per modello)
• Versioni multitensione
• Elevato isolamento ingresso/uscita
• Uscite a relè o uscita a stato solido (SST) a seconda del modello

Tipi disponibili (sintesi)

• Tipo 80.01 / 80.01T – Temporizzatore modulare 16 A. Versioni NFC e ferroviarie (T) disponibili.
• Tipo 80.11 / 80.11T – Temporizzatore modulare 16 A. Versione T per applicazioni ferroviarie; elevato isolamento.
• Tipo 80.21 – Temporizzatore modulare con sei scale (0,1 s–24 h); elevato isolamento.
• Tipo 80.41 / 80.41T – Temporizzatore modulare; varianti per ferroviario disponibili.
• Tipo 80.51 – Temporizzatore modulare (tipicamente 8 A); sei scale di tempo.
• Tipo 80.61 / 80.61T – Temporizzatore monofunzione; alcune varianti con quattro scale 0,05 s–180 s; versione ferroviaria disponibile.
• Tipo 80.71 – Temporizzatore a stato solido (SST) 1 A; 17,5 mm; sei scale tempi.

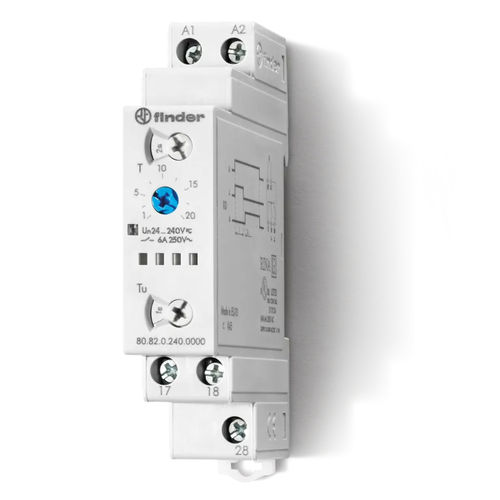

• Tipo 80.82 – Temporizzatore modulare 6 A; 17,5 mm; selettore rotativo di range e trimmer di temporizzazione.
• Tipo 80.91 – Temporizzatore monofunzione 16 A; 17,5 mm; sei scale tempi.

Specifiche tecniche

• Nome serie: Serie 80
• Larghezza modulo: 17,5 mm
• Gamma temporale: tipicamente sei scale 0,1 s–24 h (varia per modello)
• Correnti di uscita: esempi 1 A (SST), 6 A, 8 A, 16 A a seconda del modello
• Tipologie funzionali: multifunzione, monofunzione; SST disponibile
• Regolazioni: selettore rotativo e trimmer su alcuni modelli
• Opzioni: NFC e versioni per applicazioni ferroviarie (suffisso T)
• Elettrico: ingressi multitensione e elevato isolamento ingresso/uscita su modelli selezionati
