Struttura per soffitto in metallo

per cucinaper ufficioper home cinema

Panoramica

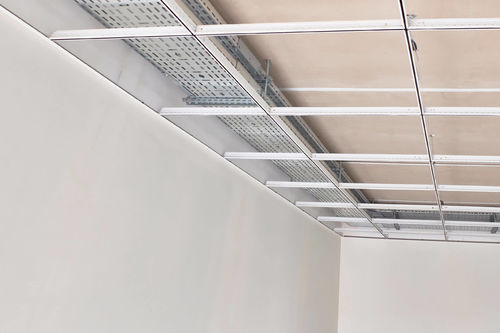

Struttura metallica portante per controsoffitti in cartongesso e pannelli. Fornisce il sistema portante per controsoffitti sospesi, composto da travi principali, travi secondarie, profili perimetrali e elementi di sospensione. Adatta ad applicazioni interne residenziali, commerciali e industriali che richiedono un controsoffitto modulare sospeso.

Sistema di portatori FVP T24
Il sistema di profili portanti FVP T24 include un portatore principale da 3600 mm, portatori secondari da 1200 mm e 600 mm (sotto-portatori), profilo perimetrale e gruppo di sospensione (filo di sospensione, tassello d'acciaio, pinza di sospensione). Il sistema accetta una vasta gamma di pannelli: Karopan, Sound, Metal, Colorpan, Pan Hygienic, Rock Wool, PVC, Glass Wool e pannelli in legno.

• Componenti: portatore principale 3600 mm; portatori secondari 1200 mm e 600/300 mm; profili perimetrali; gruppo di sospensione (filo di sospensione, tassello d'acciaio, pinza di sospensione).
• Compatibilità: Karopan, pannelli Sound, pannelli metallici, Colorpan, Pan Hygienic, Rock Wool, PVC, Glass Wool, pannelli in legno.

Montaggio e smontaggio senza problemi
I profili FVP T24 integrano un sistema di bloccaggio speciale che agevola il montaggio e lo smontaggio rapido anche su grandi luci. I sotto-portatori sono pienamente compatibili con il portatore principale per un’installazione e una manutenzione semplici.

Norme TSE
Il sistema portante per controsoffitti sospesi è progettato in conformità ai requisiti TSE / TS-EN-13964. I profili sono stati sottoposti a prove di flessione con prestazioni di flessione inferiori a 0,2 mm (limite di deflessione a carico). Il sistema è munito di certificazione di conformità TSE.

Sistema FVP Clip-in
Il sistema Clip-in FVP è composto dal profilo portante, profilo perimetrale e gruppo di sospensione (pinza di sospensione, clip, inserto, filo di sospensione, tassello d'acciaio e cuneo di bordo). Il design nascosto clip-in nasconde i profili portanti per un migliore aspetto estetico consentendo comunque un’installazione e una rimozione facili quando necessario.

Sistema FVP serie 800
I sistemi portanti FVP 800 (duttile) offrono un profilo estetico alternativo con aspetto robusto, montaggio/smontaggio rapido e sono adatti a progetti che richiedono una finitura visiva migliorata.

Sistema FVP T15 Ultra Line
I profili T-15 Ultra Line offrono un aspetto sottile, robustezza e installazione rapida. Il sistema T-15 è compatibile con pannelli sospesi e con pannelli metallici FVP, pannelli acustici, pannelli in legno e pannelli in lana di roccia.

Serie antisismica CKM 412
Il design antisismico CKM 412 utilizza giunti intrecciati appositamente sviluppati per impedire il collasso della griglia a causa di effetti esterni come i terremoti. La resistenza a trazione e compressione può raggiungere fino a 80 KGf (circa 180 lb) e soddisfa lo standard ASTM E580. I portatori CKM 412 sono progettati per un montaggio e smontaggio più facili rispetto ai portatori antisismici ordinari.

Dettagli di spedizione (tabella)
NOME DEL PRODOTTO | LUNGHEZZA | QUANTITÀ PER PACCO | PESO | VOLUME
FVP MAIN CARRIER | 3600 mm | 25 pezzi = 90 mt | 27,12 kg / pacco | 0,32 m³ / pacco
FVP TALI CARRIER | 1200 mm | 50 pezzi = 60 mt | 15,42 kg / pacco | 0,20 m³ / pacco
FVP TALI CARRIER | 600 mm | 75 pezzi = 45 mt | 11,90 kg / pacco | 0,02 m³ / pacco
FVP TALI CARRIER | 300 mm | 75 pezzi = 22,5 mt | 5,95 kg / pacco | 0,008 m³ / pacco
FVP CLIP-IN CARRIER | 3000 mm | 24 pezzi = 72 mt | 24,99 kg / pacco | 0,44 m³ / pacco
FVP CLIP-IN C CORNER | 3000 mm | 24 pezzi = 72 mt | 19,55 kg / pacco | 0,45 m³ / pacco
FVP L CORNER PROFILE | 3000 mm | 50 pezzi = 150 mt | 21,06 kg / pacco | 0,19 m³ / pacco

DETTAGLI SPEDIZIONE FVP T15 ULTRA LINE (tabella)
NOME DEL PRODOTTO | LUNGHEZZA | QUANTITÀ PER PACCO
FVP T15 ULTRA LINE MAIN CARRIER | 3600 mm | 25 pezzi = 90 mt
FVP T15 ULTRA LINE TALI CARRIER | 1200 mm | 50 pezzi = 60 mt
FVP T15 ULTRA LINE TALI CARRIER | 600 mm | 75 pezzi = 45 mt

Immagini e galleria
Le immagini prodotto includono più foto dei sistemi di portatori FVP (T-24, Clip-in, profili angolari) e immagini di galleria che mostrano i sistemi FVP installati e i dettagli dei componenti.

Specifiche tecniche

• Portatore principale T-24: Lunghezza 3600 mm; Altezza 35 mm; Larghezza 24 mm; Spessore 0,3 mm; Quantità per pacco 25; Peso pacco ~27 kg.
• Sotto-portatore T24: Lunghezze 1200 mm e 600 mm; Altezza 26 mm; Larghezza 24 mm; Spessore 0,3 mm; Quantità pacco 50 (1200 mm) / 75 (600 mm); Peso pacco ~17 kg (1200 mm) / ~12 kg (600 mm).
• Portatore Clip-in: Lunghezza 3000 mm; Altezza 25 mm; Larghezza 32,5 mm; Spessore 0,4 mm.
• Profilo angolare C: Lunghezza 3000 mm; Altezza 36 mm; Larghezza 22 mm; Spessore 0,4 mm.
• Profilo angolare L: Lunghezza 3000 mm; Altezza 19 mm; Larghezza 19 mm; Spessore 0,4 mm; Quantità per pacco 50; Peso pacco ~25 kg.
• Profilo Z: Lunghezza 3000 mm; Altezza 24 mm; Larghezza 24 mm; Spessore 0,4 mm; Quantità per pacco 40; Peso pacco ~25 kg.
• Componenti sistema Clip-in FVP: profilo portante, profilo perimetrale, pinza di sospensione, clip, inserto, filo di sospensione, tassello d'acciaio, cuneo di bordo.
• Antisismico (CKM 412): giunti intrecciati speciali; resistenza a trazione fino a 80 KGf (circa 180 lb); conforme ASTM E580; montaggio/smontaggio più semplice rispetto ai portatori antisismici ordinari.
• Norme: Conforme ai requisiti TS-EN-13964 / TSE; prestazione di flessione inferiore a 0,2 mm nei test di flessione.
