Cellula fotoelettrica di protezione XP 20 D

per sicurezzaper controllo accessiper porta automatica

Panoramica del prodotto
La fotocellula murale orientabile XP 20 D è costituita da un trasmettitore e un ricevitore a infrarossi modulati che forniscono un fascio di rilevamento con portata nominale fino a 20 m. L'ostruzione del fascio provoca la variazione dello stato del ricevitore per rilevare ostacoli su cancelli e barriere in modo affidabile.

Varianti

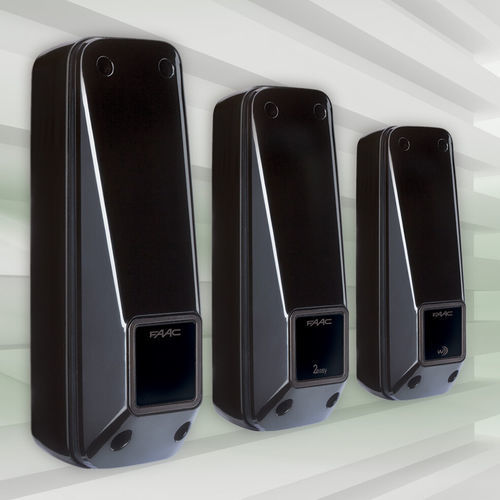

• XP 20 D: Sistema con alimentazione convenzionale a 24 V per trasmettitore e ricevitore.
• XP 20B D: Sistema BUS 2easy che utilizza solo due conduttori 24 V non polarizzati; supporta l'installazione fino a 16 coppie sullo stesso impianto; include protezione dalle interferenze di sorgenti luminose esterne (es. fari LED dei veicoli).
• XP 20W D: Ricevitore alimentato 12–24 V; il trasmettitore può essere alimentato a 12–24 V o tramite batteria (3 V CR2, non inclusa), evitando il passaggio del cavo fino al trasmettitore; canali selezionabili consentono l'installazione fino a 4 coppie e offrono protezione dalle interferenze luminose esterne.

Trasmettitore e ricevitore
Coppia trasmettitore/ricevitore a infrarossi modulati. La modulazione migliora l'immunità alla luce ambiente. La coppia rileva l'interruzione del fascio ed è progettata per installazione a parete.

Regolazione e montaggio
La fotocellula è montata su un supporto girevole dotato di lente ad alte prestazioni per ottimizzare l'efficienza del fascio in ogni direzione. Il supporto girevole può essere bloccato con un fermo rapido girevole (rimovibile con un cacciavite se necessario). Regolazione orizzontale da -90° a +90° e tolleranze di auto-allineamento integrate facilitano la messa in servizio.

Specifiche tecniche (tabella)
SPECIFICHE TECNICHE | XP 20 D | XP 20B D | XP 20W D
Tensione di alimentazione : 24V DC / 24V AC | via BUS 2easy, due conduttori 24V non polarizzati DC | Rx: 12-24V AC/DC; Tx: 12-24V AC/DC o alimentazione a batteria (3 V CR2 - non inclusa)
Portata nominale : 20 m | 20 m | 20 m
Tipo di installazione : a parete | a parete | a parete
Dimensioni (LxAxP) : 41 x 130 x 42 mm | 41 x 130 x 42 mm | 41 x 130 x 42 mm
Angolo di regolazione orizzontale : -90° +90° | -90° +90° | -90° +90°
Angolo di auto-allineamento : ±7° (20 m) ±13,5° (5 m) | ±7° (20 m) ±13,5° (5 m) | ±7° (20 m) ±13,5° (5 m)
Tempo di rilevamento ostacolo : 13 ms | 20 ms | 40 ms
Corrente assorbita : Rx (30 mA) + Tx (20 mA) | Rx (10 mA) + Tx (10 mA) | Rx (30 mA) + Tx (40 mA con batteria o 5 mA a 24V DC)
Classe di protezione : IP54 | IP54 | IP54
Capacità massima di contatto : 60 VA / 24 W (XP 20 D) | — | —
Temperatura di esercizio : -20°C ÷ +55°C | -20°C ÷ +55°C | -20°C ÷ +55°C
Note sulla capacità di sistema : Possibilità di installare fino a 16 coppie sullo stesso sistema (XP 20B D); fino a 4 coppie (XP 20W D)

Applicazioni e vantaggi
Adatto per il rilevamento di sicurezza su cancelli e barriere automatizzati. Opzioni di cablaggio selezionabili (convenzionale, BUS 2easy, trasmettitore wireless/a batteria) per adattarsi a diverse esigenze di installazione: BUS 2easy riduce il cablaggio per accessori in cascata; il trasmettitore a batteria evita opere civili per trasmettitori remoti.

Caratteristiche tecniche

• Modello: XP 20 D (disponibile anche in XP 20B D e XP 20W D)
• Portata nominale: 20 m
• Installazione: a parete
• Dimensioni: 41 x 130 x 42 mm
• Regolazione orizzontale: -90° a +90°
• Auto-allineamento: ±7° a 20 m; ±13,5° a 5 m
• Tempo di rilevamento ostacolo: XP 20 D = 13 ms; XP 20B D = 20 ms; XP 20W D = 40 ms
• Alimentazione: XP 20 D = 24V DC/AC; XP 20B D = BUS 2easy due fili 24V DC (non polarizzati); XP 20W D = Rx 12–24V AC/DC, Tx 12–24V AC/DC o batteria (3 V CR2, non inclusa)
• Corrente assorbita: XP 20 D Rx 30 mA + Tx 20 mA; XP 20B D Rx 10 mA + Tx 10 mA; XP 20W D Rx 30 mA + Tx 40 mA (batteria) / 5 mA a 24V DC
• Classe di protezione: IP54
• Capacità massima di contatto (XP 20 D): 60 VA / 24 W
• Temperatura di funzionamento: -20°C a +55°C
• BUS 2easy supporta fino a 16 coppie sullo stesso sistema; variante wireless fino a 4 coppie
• Supporto girevole con lente ad alte prestazioni e fermo rapido girevole (rimovibile)
