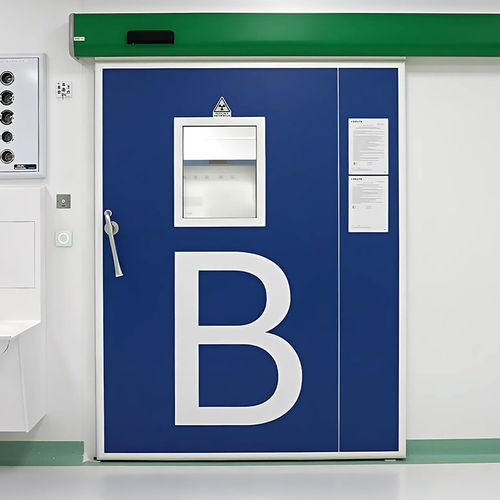

Porta d'ingresso FHE

in metalloin vetroscorrevole

Panoramica

• Porte scorrevoli ad anta singola o doppia, automatiche o manuali, progettate per ambienti che richiedono il controllo della contaminazione batterica e chiusure ermetiche o a tenuta d'aria.
• Adatte per installazione su sistemi prefabbricati e pareti standard. Disponibili in due principali configurazioni: a tenuta e ermetiche.

Versioni

• Versione a tenuta d'aria (FHE-SSA / FHE-SSM): guarnizioni verticali si appoggiano sui profili verticali del telaio mentre le guarnizioni superiore e inferiore scivolano lungo il profilo orizzontale e la superficie del pavimento per garantire la chiusura ermetica.
• Versione ermetica (FHE-SHA / FHE-SHM): l'anta esegue un movimento combinato di scorrimento, salita e ingresso nella fase di chiusura finale per comprimere le guarnizioni perimetrali e ottenere una tenuta ermetica completa (fino a 20 mm di corsa verticale e circa 45° di inclinazione in chiusura finale), resa possibile dal design del supporto e della guida del carrello senza attuatori aggiuntivi.

Funzionamento

• Disponibile in versione automatica con azionamenti elettromeccanici e sistemi di controllo, regolazione e monitoraggio adeguati all'applicazione.
• Disponibile anche in versione manuale con maniglie.
• Le configurazioni automatiche possono integrare dispositivi di sicurezza e monitoraggio conformi alle normative applicabili.

Azionamento A1400 AIR

• Tensione di alimentazione 220–240 V~ 50/60 Hz
• Potenza massima 140 W
• Potenza in standby 3 W
• Frequenza d'uso 100% (continuo)
• Larghezza massima anta 65 mm
• Motore elettrico 36 V con encoder
• Carico max accessori 1 A — 24 V
• Tipo di trazione cinghia dentata
• Velocità apertura/chiusura 10–60 cm/s (anta singola); 20–120 cm/s (due ante)
• Regolazione apertura parziale 5%–95% dell'apertura totale
• Tempo di pausa 0–30 s o funzione Risparmio Energia
• Tempo pausa notturna 0–240 s
• Encoder fornito di serie
• Monitoraggio sensore protezione (EN16005) di serie (può essere escluso)
• Movimento a bassa energia (EN16005) di serie (può essere escluso)
• Temperatura ambiente operativa −20°C a +55°C
• Classe di protezione IP23 (uso interno)
• Conformità normativa EN 16005; EN 13489-1; EN 13489-2; EN 60335-1; EN 60335-2; EN ISO 12100; EN 61000-6-2; EN 61000-6-3

Modelli / Codici articolo

• FHE-SSA — Porta scorrevole automatica a tenuta — 105141
• FHE-SSM — Porta scorrevole manuale a tenuta — 105142
• FHE-SHA — Porta scorrevole automatica ermetica — 105143
• FHE-SHM — Porta scorrevole manuale ermetica — 105144

Esempi di installazione / Galleria
Le installazioni di esempio mostrano il montaggio tipico, l'integrazione con pareti prefabbricate e l'aspetto finale in ambienti sterili o controllati.

Specifiche tecniche

• Serie: FHE (modelli FHE-SSA, FHE-SSM, FHE-SHA, FHE-SHM)
• Due configurazioni: a tenuta e ermetiche (chiusura ermetica finale con corsa verticale fino a 20 mm)
• Azionamento: automatico (A1400 AIR con motore 36 V e encoder, trazione a cinghia dentata) o manuale
• Dati elettrici A1400 AIR: 220–240 V~ 50/60 Hz; max 140 W; standby 3 W; uso continuo
• Velocità apertura/chiusura: 10–60 cm/s (anta singola), 20–120 cm/s (due ante); apertura parziale 5%–95%
• Carico accessori: 1 A — 24 V; encoder incluso; IP23 (interno)
• Temperatura di funzionamento: −20°C a +55°C
• Conforme alle norme EN applicabili, incluse EN 16005 e le serie EN 13489 / EN 60335
