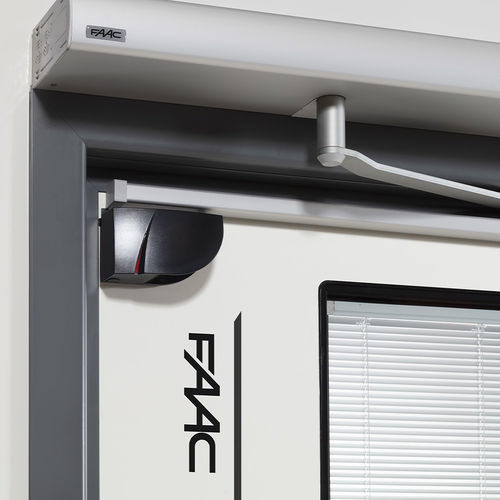

Automazione a doppio battente HERMETIC

Panoramica

• Queste porte a battente automatiche, manuali o semiautomatiche, ad anta singola o doppia, sono progettate per ambienti che richiedono controllo della contaminazione batterica e prestazioni di tenuta.
• Sono compatibili con sistemi prefabbricati e possono essere installate su pareti standard; disponibili in versioni standard, ermetiche o a tenuta.
• Il funzionamento può essere manuale o automatico mediante componenti elettromeccanici con sistemi di controllo, regolazione e monitoraggio configurabili in base ai requisiti applicativi.

Telaio
Il telaio, regolabile su tre lati, è composto da due elementi: il profilo del telaio e il profilo del sotto-telaio in alluminio estruso e/o acciaio inox sagomato e arrotondato. All'interno del profilo telaio sono presenti scanalature per ospitare la guarnizione a attrito che lo unisce al sotto-telaio. È prevista una scanalatura interna per il fissaggio; questa scanalatura è chiusa da una guarnizione a filo con il profilo del telaio.

Anta
L'anta è realizzata con profili in alluminio estruso sagomati con ampi angoli arrotondati, progettati per alloggiare serrature speciali. La parte inferiore dell'anta è prevista per accogliere un profilo spazzolato o esclusore. Nelle porte FHE i profili dell'anta sovrappongono il pannello; pannelli rasanti sono disponibili su richiesta per applicazioni specifiche.

Descrizione tecnica — Operatore porta a battente A952

• Tensione di alimentazione 100-240 V~ - 50/60 Hz
• Potenza max 190 W
• Potenza in standby 7,3 W
• Frequenza di utilizzo 100%
• Motore elettrico Motore alimentato a 36 V
• Carico max accessori inclusa serratura elettrica 1,2 A - 24 V
• Dimensioni (LxPxH) 715 x 150 x 74 mm
• Peso 12 Kg
• Funzionamento in caso di interruzione di corrente Apertura manuale a spinta/tiro - Chiusura a molla
• Angolo massimo di apertura anta 100° ÷ 125°
• Tempo di apertura/chiusura 4 - 10 s (regolabile)
• Tempo di pausa 0 - 30 s
• Tempo di pausa notturna 0 ÷ 90 s
• Encoder Di serie
• Monitoraggio sensore di protezione (EN16005) Di serie (può essere escluso)
• Movimento a bassa energia (EN16005) Di serie (può essere escluso)
• Temperatura ambiente di esercizio -20°C ÷ +45°C
• Classe di protezione IP30
• Conformità normativa EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2

Modelli / Codice articolo
Modello — Codice articolo
FHE-HSA Porta battente automatica ermetica — 105145
FHE-HSM Porta battente manuale ermetica — 105146
FHE-HHA Porta battente automatica ermetica — 105147
FHE-HM Porta battente manuale non ermetica — 105148
FHE-HA Porta battente automatica non ermetica — 105149

Caratteristiche / Specifiche tecniche

• Prodotto: Swing Hermetic Entrance (opzioni ermetiche per ospedali e ambienti sterili)
• Versioni disponibili: manuale, automatica, semiautomatica; anta singola o doppia; standard, ermetica o a tenuta
• Telaio: regolabile su tre lati; profilo telaio + profilo sotto-telaio in alluminio estruso e/o acciaio inox arrotondato; scanalature interne per guarnizione a attrito e fissaggio; guarnizione a filo con il profilo
• Anta: profili in alluminio estruso sagomati con ampi angoli; predisposizione per serrature speciali; profilo inferiore progettato per esclusore d'aria; nelle porte FHE i profili dell'anta sovrappongono il pannello (pannelli rasanti disponibili su richiesta)
• Operatore raccomandato: A952 — alimentazione 100-240 V~, potenza max 190 W, standby 7,3 W, motore 36 V
• Dimensioni A952: 715 x 150 x 74 mm; peso 12 kg
• Carico accessori: fino a 1,2 A a 24 V (inclusa serratura elettrica)
• Caratteristiche operative: uso continuo (100%), funzionamento manuale in caso di interruzione con chiusura a molla, angolo di apertura 100°–125°, tempo apertura/chiusura regolabile 4–10 s, tempo di pausa 0–30 s, pausa notturna fino a 90 s
• Sicurezza & controllo: encoder di serie; monitoraggio sensore di protezione e movimento a bassa energia conformi a EN16005 (possono essere esclusi)
• Ambiente / protezione: temperatura di esercizio -20°C a +45°C; classe di protezione IP30
• Conformità normativa: EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2
