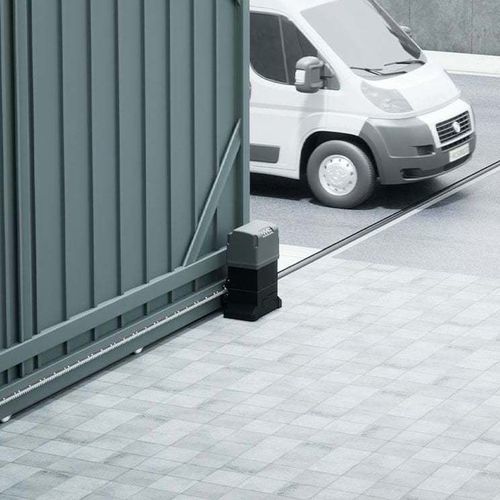

Automazione per cancello scorrevole 746 C & 844 C

Panoramica

• Motoriduttori FAAC aggiornati con unità di controllo elettronica integrata E781S LC che offre livelli di regolazione della velocità, due ingressi dedicati per bordi di sicurezza (NC o 8,2 kΩ) e connettività Bus2Easy.
• Controllo motore ad anello chiuso con encoder ad alta risoluzione per rampe di accelerazione/decelerazione più dolci, ottimizzazione della spinta, consumo ridotto e sensibilità regolabile al rilevamento degli ostacoli.
• Compatibilità: Compatibile con la piattaforma Simply Connect e con la tecnologia radio FDS.
• Funzione di basso consumo in standby integrata: la E781S LC supporta una modalità standby a basso consumo conforme alla Direttiva Ecodesign 2009/125/CE e al Regolamento UE 2023/826. La modalità può essere abilitata/disabilitata dal menu della scheda e si attiva automaticamente dopo inattività (<0,5 W standard; 2 W se connesso a Simply Connect).

Prestazioni principali

• Peso massimo dell'anta: 400–600 kg (746 C) / 1.800 kg (844 C)
• Lunghezza massima di una singola anta: 40–50 m (746 C) / 40 m (844 C)
• Velocità massima: 9,6–12 m/min (varianti 746 C) e 9,6 m/min (844 C)
• Uso previsto: Industriale / Commerciale / Residenziale — servizio continuo

FAAC 746 C — Dati tecnici
Parametro | 746 C Z16 | 746 C Z20
Tensione di alimentazione | 220–240 V~ @50/60 Hz | 220–240 V~ @50/60 Hz
Potenza max | 350 W | 350 W
Pignone | Z16 Modulo 4 | Z20 Modulo 4
Coppia max a spinta iniziale | 466 N | 372 N
Forza di spinta max | 830 N | 665 N
Peso max dell'anta | 600 kg | 400 kg
Velocità max dell'anta | 9,6 m/min | 12 m/min
Lunghezza max dell'anta | 40 m | 50 m
Spazio di arresto | 30 mm | 30 mm
Tipo di uso | Industriale/Commerciale/Residenziale | Industriale/Commerciale/Residenziale
Frequenza d'uso | Uso continuo | Uso continuo
Grado di protezione | IP44 | IP44
Temperatura di esercizio | −20 °C – +55 °C | −20 °C – +55 °C
Condensatore di spinta | 12,5 µF | 12,5 µF
Protezione termica | Ripristino automatico 120 °C | Ripristino automatico 120 °C
Pressione sonora (LpA) | ≤ 70 dB(A) | ≤ 70 dB(A)
Olio | Fornito da FAAC | Fornito da FAAC
Peso motoriduttore | 16,2 kg | 16,5 kg
Codice articolo | 109745 | 109746

FAAC 844 C — Dati tecnici
Parametro | 844 C Z16
Tensione di alimentazione | 220–240 V~ @50/60 Hz
Potenza max | 680 W
Pignone | Z16 Modulo 4
Coppia max a spinta iniziale | 606 N
Forza di spinta max | 1300 N
Peso max dell'anta | 1800 kg
Velocità max dell'anta | 9,6 m/min
Lunghezza max dell'anta | 40 m
Spazio di arresto | 30 mm
Tipo di uso | Industriale/Commerciale/Residenziale
Frequenza d'uso | Uso continuo
Grado di protezione | IP44
Temperatura di esercizio | −20 °C – +55 °C
Condensatore di spinta | 18 µF
Protezione termica | Ripristino automatico 120 °C
Pressione sonora (LpA) | ≤ 70 dB(A)
Olio | Fornito da FAAC
Peso motoriduttore | 16,9 kg
Codice articolo | 109925

Caratteristiche / specifiche tecniche

• Modelli: FAAC 746 C (varianti Z16, Z20) e FAAC 844 C (Z16)
• Alimentazione: 220–240 V~ @50/60 Hz
• Potenza max: 350 W (746 C), 680 W (844 C)
• Pignoni: Z16 Modulo 4, Z20 Modulo 4 (746 C Z20)
• Forze e coppie: valori specifici per versione (vedere tabella)
• Peso anta max: fino a 600 kg (746 C), fino a 1.800 kg (844 C)
• Lunghezza/velocità max anta: fino a 50 m / 12 m/min a seconda della variante
• Spazio di arresto: 30 mm
• Grado di protezione: IP44 — temperatura di esercizio −20 °C a +55 °C
• Condensatore di spinta: 12,5 µF (746 C), 18 µF (844 C)
• Protezione termica: Ripristino automatico a 120 °C
• Pressione sonora: ≤ 70 dB(A)
• Lubrificazione: bagno d'olio fornito da FAAC per funzionamento silenzioso e maggiore durata
• Unità di controllo: E781S LC (display/pulsanti, encoder ad alta risoluzione, 2 ingressi bordo sensibile, 2 uscite programmabili)
• Connettività: Bus2Easy, compatibile con Simply Connect e tecnologia radio FDS
• Consumo in standby: <0,5 W (modalità LC), 2 W se connesso a Simply Connect (se LC attivato)
