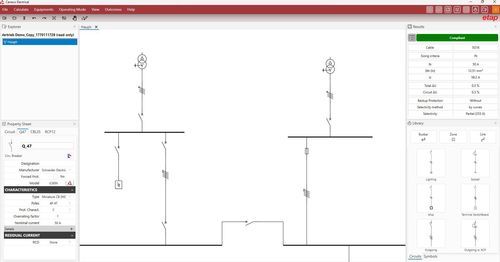

Software di calcolo CANECO ELECTRICAL

di project managementdi gestione datidesign

Panoramica
Caneco Electrical è una suite software di progettazione elettrica basata su cloud per impianti in bassa tensione (BT), fotovoltaici (PV) e alta tensione (AT). La soluzione integra regole di conformità regionali, un database multi‑fornitore e calcoli ingegneristici AC/DC automatici per produrre report e schemi dettagliati destinati ai team di progettazione e messa in servizio.

Moduli inclusi

• Modulo PV: Progettazione fotovoltaica con integrazione sistemi DC e AC, ricarica VE (IRVE/EVSE) e accumulo su batteria. Esegue calcoli AC e DC con conformità regionale integrata (Germania, Francia, Spagna, IEC). Supporta apparecchiature 800V e tipi di fusibili gR/gS. Include modulo di disegno per schemi e riferimenti di limitazione per alcuni interruttori.
• Modulo BT: Progettazione multi‑sorgente in bassa tensione con dimensionamento cavi, selezione automatica delle protezioni e interoperabilità con Caneco BT. Supporta norme regionali come NF 15100, REBT, VDE e IEC.
• Modulo AT: Progettazione in alta tensione con calcolo delle sezioni dei cavi AT tra trasformatore e punto di consegna e dimensionamento/selezione di apparecchiature e fusibili AT secondo linee guida regionali (NF 13200).

Capacità principali

• Project Manager: creare, condividere e controllare l’accesso ai progetti (lettura/scrittura) con gestione delle versioni.
• Project Viewer: revisione collaborativa di schemi, calcoli e report.
• Database multi‑fornitore: ampio catalogo di apparecchiature per inverter, moduli, dispositivi di protezione e altro.
• Editing dei report di calcolo: generare e modificare report di calcolo per supportare ispezioni e messa in servizio.

Opzioni di abbonamento
Caneco Electrical è disponibile come add‑on per Caneco. È inoltre offerto un pacchetto PV standalone con abbonamento annuale per attività di progettazione fotovoltaica, inclusi dimensionamento cavi e protezioni.

Vantaggi

• Collaborazione cloud con controllo degli accessi e versionamento dei progetti.
• Archiviazione cloud sicura in Europa con replica e backup; gestione dei dati conforme a GDPR e raccomandazioni CNIL.
• Ciclo di rilascio continuo con aggiornamenti funzionali regolari.
• Componenti modulari per contenere i costi di licensing.

Funzionalità dettagliate e roadmap

• Miglioramenti recenti e programmati (Q1 2025): ottimizzazioni di performance e UX per l’inserimento schemi; supporto gR/gS; miglioramenti nella gestione dei contatti indiretti; affinamento delle curve di limitazione e intervento; diagrammi IRVE e inserimento manuale delle referenze; selezione migliorata degli interruttori e gestione degli scaglioni.
• Previsto (Q2 & Q3 2025): supporto batterie (accumulo come alimentazione inverter‑caricabatteria), curve e tabelle di selettività, curve di filiazione, supporto componenti UPS, miglioramenti di reporting e interoperabilità.
• Dettagli Modulo Fotovoltaico: supporta impianti PV e pensiline; elementi di schema per pannelli, inverter, ottimizzatori, protezione contro sovratensioni e caricatori rapidi EV; apparecchiature fornitore‑referenziate; stato di conformità per dimensionamento cavi e protezioni.
• Dettagli Modulo Bassa Tensione: schematizzazione multi‑sorgente, dimensionamento cavi, selezione automatica delle protezioni e impianti connessi alle reti BT.
• Dettagli Modulo Alta Tensione: impianti connessi a reti MT/AT fino alla sottostazione di consegna; dimensionamento cavi AT tra trasformatore e punto di consegna; selezione di apparecchiature e fusibili AT.

Note aggiuntive
Il modulo PV di Caneco Electrical ha ricevuto riconoscimenti di settore (premio per il modulo PV). Il prodotto privilegia il contenuto dei produttori, l’inclusione dei requisiti regionali e strumenti di collaborazione per i team di ingegneria.

Specifiche tecniche

• Tipologia: software di progettazione elettrica cloud per impianti BT, PV e AT.
• Moduli: Modulo PV, Modulo BT, Modulo AT.
• Normative supportate: NFC 15‑100, C15‑712, NF 13‑200, NF 15100, REBT, VDE, IEC, NF 13200.
• Calcoli: calcoli AC e DC, dimensionamento cavi, dimensionamento e selezione automatica delle protezioni, gestione delle curve di selettività e intervento.
• Specifico PV: pannelli PV, inverter, ottimizzatori, EVSE/IRVE, supporto storage a batteria, supporto 800V e fusibili gR/gS.
• Specifico AT: dimensionamento cavi AT tra trasformatore e punto di consegna; selezione di apparecchiature e fusibili AT.
• Collaborazione: Project Manager e Project Viewer con controllo accessi e condivisione file.
• Dati & conformità: archiviazione cloud in Europa, replica e backup, conformità GDPR e CNIL.
• Ciclo di rilascio: aggiornamenti continui con nuove funzionalità.
