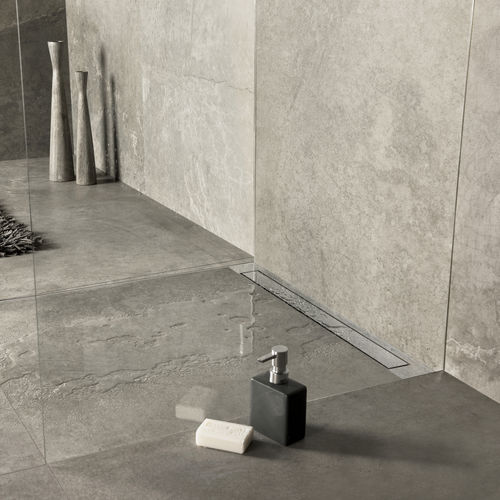

Easy Drain Modulo Design è la soluzione integrata nell’architettura per ogni tipo di drenaggio dell’acqua. Le griglie del Modulo Design Z-3 sono realizzate con una cornice in acciaio inox che si assottiglia finemente sul davanti. Sicurezza e confort come risultato di una tecnologia innovativa TAF senza pari.
DIMENSIONE
600 - 1200 mm
WATER PROTECTION SYSTEM
Garanzia 10 anni
SIFONE
Sifone pulibile
CAPACITÀ DI DRENAGGIO
secondo EN1253
TILE ADJUSTABLE FRAME
Telaio regolabile in altezza 7 - 18 mm
FORNITO COME
Set completo
MODELLO
Canalina doccia
SERIE
Modulo Design Z-3
APPLICAZIONE
Nuovo edificio, Rinnovamento
CERTIFICAZIONE
DIN 18534, ETAG-022
TIPO DI PAVIMENTO
Calcestruzzo / cemento, LEWIS fogli, Pavimento in legno
PAVIMENTO
Ceramica / Mosaico, Mosaico vetroso, Piastrelle a grandi formati
MASSIMA CAPACITÀ DI DRENAGGIO ENTRATA (L/MIN)
25, 28, 33, 34
MIN PROFONDITÁ DI INSTALLAZIONE (MM) (PARTE DA INCASSO)
63, 70, 83, 87
MIN PROFONDITÁ DI INSTALLAZIONE (MM) (COMPRESO GRIGLIA)
70, 77, 90, 94
RACCORDO (⌀)
40, 50
PIEDINO DI SUPPORTO REGOLABILE
Sì
DIMENSIONE (MM)
800 mm, 900 mm, 1000 mm, 1200 mm
DRENARE
Fixed outlet, Rotatable outlet
SIFONE ALTEZZA (MM)
28, 30, 50
PARTE DA INCASSO
M1-30 | Fixed outlet | Sifone altezza 30 mm, M1-50 | Fixed outlet | Sifone altezza 50 mm, M2-35 | Rotatable outlet | Sifone altezza 28 mm, M2-50 | Rotatable outlet | Sifone altezza 50 mm
POSSIBILITA MONTAGGIO
Parete, PavimentoDRENAREScarico orizzontale, Scarico orizzontale (scarico orrizontale opzionale)
PRODUCTLOCATIONINSHOWER
Libero nel pavimento, Montaggio da tre lati, Montaggio da un lato, Tra due pareti
