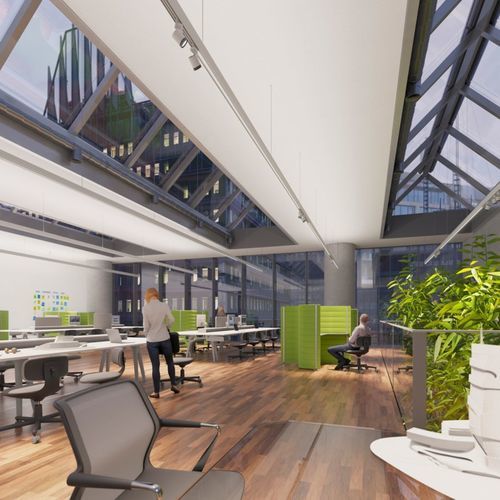

Sistema di illuminazione a binario 48 V INVIA

DALI

Panoramica delle funzionalità principali

• Sistema modulare a 48V con profilato contenente quattro conduttori per alimentazione 48V e una linea di comando DALI.
• Inserimento e bloccaggio degli apparecchi senza utensili per ottenere linee luminose continue, anche negli angoli.
• Compatibilità con downlight, wallwasher lineari, uplight e faretti su Minirail 48V per applicazioni in uffici, spazi pubblici e musei.
• Montaggi possibili: sospensione, incasso, plafone; profilati disponibili in versione lineare o angolare e accorciabili in sede di installazione.
• Tunable White, uplight e connettività digitale per concept illuminotecnici avanzati (Human Centric Lighting).

Descrizione prodotto

Invia 48V è un sistema a nastro luminoso modulare che crea linee di luce continue per valorizzare gli ambienti e definirne le dimensioni. Offre distribuzioni luminose precise ed efficienti per altezze fino a circa 8 m e si presta ad applicazioni in edifici pubblici, uffici e musei. Il sistema supporta montaggi ad incasso, a soffitto e sospesi. Il profilato di base integra quattro conduttori per alimentazione 48V e una linea di comando DALI; gli apparecchi si inseriscono senza utensili. Le opzioni di connettività digitale, gli inserti uplight e il Tunable White rendono Invia idoneo a concept illuminotecnici avanzati.

Caratteristiche / dettagli di costruzione

• Sistema di lenti ERCO (downlight): lenti in polimero ottico; distribuzioni disponibili: diffusione, wide flood, extra wide flood.
• Riflettore per wallwasher: alluminio anodizzato argento, altamente speculare per distribuzioni asimmetriche.
• Diffusore uplight: apparecchio costituito da tre unità permanentemente connesse; materiale polimerico per luce indiretta.
• Modulo LED ERCO: LED mid‑power in bianco caldo (2700K/3000K), bianco neutro (3500K/4000K) o tunable white (2700–6000K).
• Elemento antiabbagliamento: materiale polimerico; finiture — downlight: bianco (RAL9016) o nero; wallwasher: bianco (RAL9002) o nero.
• Corpo: profilato in alluminio combinato con componenti in materiale sintetico; profilato accorciabile in cantiere; forme: lineare o angolare.
• Driver / controllo: commutabile o dimmerabile via DALI; controllo via Casambi Bluetooth possibile tramite gateway accessorio.
• Profilati / alimentazione: lato inferiore predisposto per alloggiare gli apparecchi; versioni a plafone, sospensione ed incasso; conduttori integrati: 2 conduttori in rame isolati 4,5 mm² per alimentazione (1 circuito, max 10 A) e 2 conduttori 4,5 mm² per linea DALI.

Caratteristiche / specificazioni tecniche

• Denominazione serie: Invia 48V
• Tipologia: sistema lineare modulare per illuminazione architetturale interna
• Applicazioni: edifici pubblici, musei e gallerie, uffici; adatto per altezze fino a ca. 8 m
• Montaggi: incasso (anche a filo, regolabile per spessori 12,5–25 mm), plafone, sospensione
• Distribuzioni luminose: downlight (diffuso, wide flood, extra wide flood), uplight (simmetrico assiale), wallwasher (asimmetrico per wallwashing uniforme)
• Fonti / potenze indicative: downlight 1,2 W–31,3 W, 294 lm–5693 lm; wallwasher 4,3 W–31,3 W, 936 lm–6134 lm; uplight 3,7 W–5 W, 883 lm–1022 lm
• Temperature colore LED: 2700K, 3000K, 3500K, 4000K o tunable white 2700–6000K
• Insert rail: integrazione Minirail 48V per faretti ERCO 48V (accento e framing)
• Elettrico: quattro conduttori integrati nel profilato per 48V più linea di comando DALI; sezione conduttori 4,5 mm²; 1 circuito, max 10 A
• Controllo: commutabile, dimmabile DALI, controllo Casambi Bluetooth tramite gateway accessorio
• Materiali / finiture: profilato in alluminio, ottiche/diffusori in materiale polimerico; finiture profilato: bianco (RAL9002), nero o argento; finiture copertura antiabbagliamento in base al tipo di apparecchio
