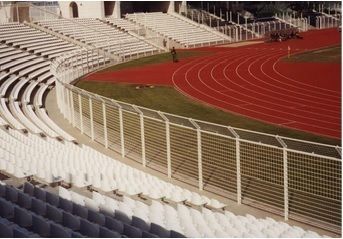

Recinzione in griglia metallica CHAMPION D.M.

a maglia saldataper campo sportivomodulare

Descrizione
Recinzione progettata secondo le vigenti normative in materia di sicurezza per la costruzione e l’esercizio di impianti sportivi. A norma UNI EN 13200-3. La recinzione Champion D.M. è costituita da pannelli di grigliato elettrosaldato modulari, monolitici, non giuntati e piantane IPE 100. Le caratteristiche di solidità e robustezza garantiscono la tutela e sicurezza del campo da gioco mantenendo un’ottima visuale per gli spettatori. È disponibile con o senza offendicola.

Panello superiore

• Materiale: Acciaio al carbonio UNI EN 10025 S235JR
• Altezza: 1174 mm; larghezza: 1995 mm
• Maglia grigliato: 124 x 100 mm
• Elementi orizzontali: piatto 25×3 mm
• Elementi verticali: tondo Ø 5 mm
• Cornici verticali in piatto 25x3 mm, forate per ancoraggio alla piantana
• Corrente superiore: profilato U 50x50x50 mm sp. 3 mm

Panello inferiore

• Materiale: Acciaio al carbonio UNI EN 10025 S235JR
• Altezza: 933 mm; lunghezza: 1995 mm
• Maglia grigliato elettrofuso: 124 x 50 mm
• Elementi orizzontali: piatto 25×3 mm
• Elementi verticali: tondo Ø 5 mm
• Cornici verticali in piatto 25x3 mm, forate per ancoraggio alla piantana

Offendicola

• Materiale: Acciaio al carbonio UNI EN 10025 S235JR
• Altezza: 540 mm
• Maglia grigliato elettrofuso: 124 x 100 mm
• Elementi orizzontali: piatto 25×3 mm
• Elementi verticali: tondo Ø 5 mm
• Cornici in piatto 25x3 mm, forate per ancoraggio alla piantana
• Corrente superiore in tubo quadro 35×35 mm spessore 3 mm

Piantane

• Materiale: Acciaio al carbonio UNI EN 10025 S235JR
• Piantana in profilato IPE 100
• Altezza: 2550 mm (oppure configurazione 2630+560 mm)
• Dotate di forature per l’aggancio dei pannelli e per la messa a terra della recinzione

Elementi di fissaggio

• Materiale: acciaio inossidabile AISI 304
• Sistema Antifurto: TTQST M 10×30 colore nero (su richiesta)

Rivestimento

• Zincatura a caldo secondo UNI EN ISO 146

Misure standard

• Dimensioni standard pannelli e piantane come da tabella tecnica del prodotto (pannelli: larghezza 1995 mm; altezze come specificato per pannello superiore, inferiore e offendicola; piantane: 2550 mm oppure 2630+560 mm)

Caratteristiche / Specificazioni tecniche

• Conformità: UNI EN 13200-3
• Tipologia pannelli: grigliato elettrosaldato, modulari e monolitici
• Materiale principale: Acciaio al carbonio UNI EN 10025 S235JR
• Maglie grigliato: 124x100 mm (panello sup.), 124x50 mm (panello inf.), 124x100 mm (offendicola)
• Elementi orizzontali: piatto 25×3 mm
• Elementi verticali: tondo Ø 5 mm
• Cornici verticali: piatto 25x3 mm forato per ancoraggi
• Corrente superiore (panello sup.): profilato U 50x50x50 mm sp. 3 mm
• Corrente superiore (offendicola): tubo quadro 35×35 mm sp. 3 mm
• Piantana: profilato IPE 100
• Altezze disponibili pannelli: 1174 mm (sup.), 933 mm (inf.), offendicola 540 mm
• Piantane: altezza 2550 mm o alternativa 2630+560 mm
• Elementi di fissaggio: acciaio inox AISI 304; sistema antifurto opzionale TTQST M 10×30
• Finitura: zincatura a caldo secondo UNI EN ISO 146
