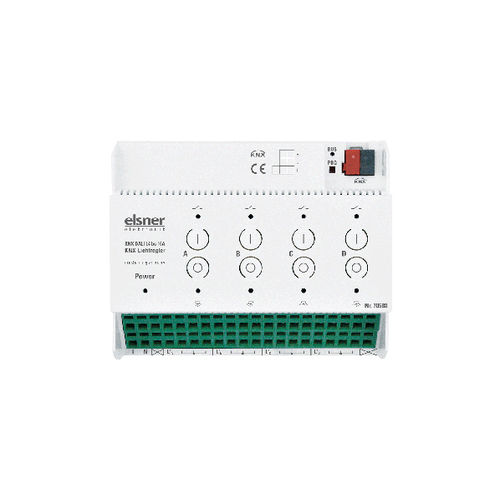

Attuatore di commutazione KNX KNX DALI L4 BC 16 A

su guida DINper uso residenzialecontract

Attuatore KNX DALI L4 bc 16 A è un'interfaccia tra il sistema bus KNX e il sistema di illuminazione DALI (Digital Addressable Lighting Interface). L'interfaccia ha quattro canali per il controllo dell'illuminazione DALI, ognuno dei quali può controllare fino a 64 ispositivi DALI (apparecchi di preaccensione elettronica/EVG). Il controllo avviene tramite telegramma broadcast, vale a dire che tutti i partecipanti di un canale vengono commutati/dimmerati simultaneamente. Ogni canale può essere impostato separatamente. Ogni canale ha un contatto relais commutato attraverso il quale le unità DALI possono essere attivati completamente senza corrente (no standby). KNX DALI L4 bc 16 A fornisce la tensione del bus DALI, non è necessaria un'alimentazione esterna del bus DALI. Con KNX DALI L4 bc 16 A è possibile impostare il colore e la temperatura di colore (Tunable White) per ECG DALI con apparecchio tipo 8. Entrambe le impostazioni del colore possono essere controllate da scene, con dimmeraggio relativo o assoluto. Oltre l normale funzionamento, KNX DALI L4 bc 16 A è dotato di una modalità notturna e una funzione di illuminazione delle scale con funzione di preavviso (ed entrambe in combinazione). I pulsanti dell'apparecchio consentono la commutazione manuale diretta e il dimmeraggio degli ECG DALI collegati anche senza tensione bus. I LED indicano se il relais è aperto o chiuso (LED superiori) e se la lampada è accesa o spenta dopo un comando DALI (LED inferiori). Gli EVG DALI possono essere comandati dall'ETS con i pulsanti per la messa in servizio in loco senza alimentazione KNX e senza configurazione preventiva.
