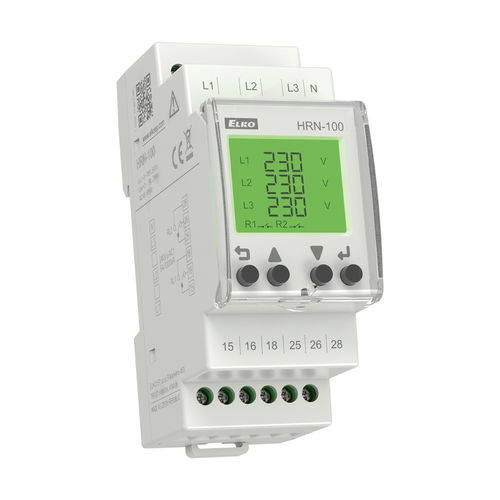

Relè elettromeccanico AC HRN-100

su guida DIN

Relè di monitoraggio multifunzione e per molti versi universale che protegge i dispositivi e le apparecchiature collegate a una rete trifase. Collegamento a 3 o 4 fili (con o senza neutro). In opzione, monitora la tensione e la frequenza superiore e inferiore nei circuiti trifase. Permette il monitoraggio della sequenza delle fasi, del guasto e dell'asimmetria, incluso il guasto del neutro (solo nel collegamento a 4 fili). Il dispositivo è alimentato dalla tensione monitorata. Entrambi i contatti di uscita possono essere impostati individualmente. Misura il valore effettivo reale della tensione AC (True RMS). Ritardo di risposta opzionale del contatto di uscita allo stato di guasto misurato o transizione dallo stato di guasto allo stato OK incl. risposta ritardata dei contatti di uscita dopo il collegamento dell'alimentazione. Possibilità di transizione automatica o manuale dallo stato di guasto (memoria). Chiusura o apertura opzionale del contatto di uscita quando si misura uno stato di guasto (Fail Safe / Non Fail Safe). Protezione con password contro le modifiche non autorizzate delle impostazioni. Display digitale retroilluminato con la possibilità di monitorare lo stato attuale della rete, inclusi i possibili guasti. Gli ultimi cinque stati di guasto sono memorizzati in uno storico che può essere visualizzato retrospettivamente. Coperchio trasparente sigillabile per il display e i comandi. Tensione di alimentazione e monitorata: ULL = 3 ~ 155-500 V (AC 45-65 Hz) ULN = 3 ~ 90-288 V (AC 45-65 Hz) Consumo energetico: max. 5 VA Contatto di uscita: 2x changeover, 5A (AgSnO2) Indicazione dell'uscita: sul display, icona R1 e R2 Montaggio: Guida DIN EN 60715 Grado di protezione: IP20 copertura e terminali / IP40 dal pannello frontale Dimensioni: 90 x 36 x 66,5 mm Peso: 132 g
