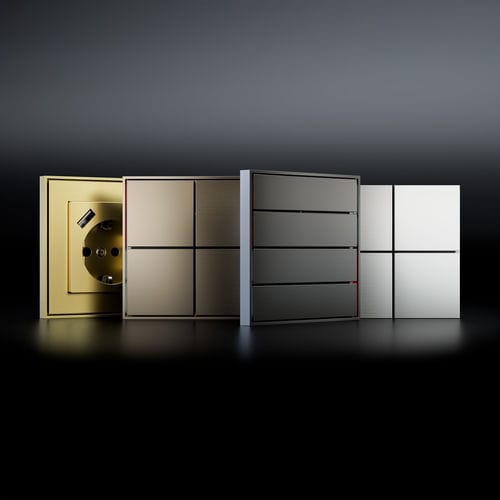

Interruttore a pulsante FF OMNIA

non incassatoin metallocontemporaneo

I dispositivi Ekinex® della serie FF OMNIA sono dei pulsanti con contatti puliti a bassa tensione 5-24 Vdc Dry contact (modello EK-ED2-NC-...) o Open Drain (modello EK-ED2-NB-...) per il comando on/off di utenze, di apparecchi di illuminazione, il controllo di azionamenti motorizzati o scenari e altre funzioni di comando, ad esempio per l’azionamento di relè posti sul retro o in scatola di derivazione. I dispositivi sono dotati di 8 uscite e 8 ingressi per il pilotaggio dei LED integrati. Le uscite a bassa tensione consentono ampia compatibilità con molti sistemi di controllo. I dispositivi sono realizzati per montaggio su scatola da incasso a parete, adatti a impieghi in ambito residenziale. Si integrano perfettamente con le parti estetiche della serie FF di Ekinex®. Dati tecnici Alimentazione led: 5-24 Vdc Tensione contatti: 3,3-24 Vdc Dry contact Corrente massima contatti: < 50mA (200mA per EK-ED2-NB) Corrente di pilotaggio LED: impostabile tramite dip-switch Elementi di comando e segnalazione: 8 pulsanti fisici, 8 led bianchi Collegamento fisico mediante cavi flat pre-assemblati o scheda posteriore con adattatore (da avvitare sul retro della pulsantiera) e contatti a molla Esempi di utilizzo: 1) Collegamento con interfacce universali dotate di ingressi e uscite digitali 2) Collegamento di una serie di relè ad impulsi (diodo di protezione non fornito in dotazione) 3) Collegamento plug-and-play di ingressi e uscite con interfaccia Crestron C2N-UNI8IO Temperatura di funzionamento: - 5 ... + 45°C Temperatura di stoccaggio: - 25 ... + 55°C Temperatura di trasporto: - 25 ... + 70°C Umidità relativa: 95% non condensante Custodia in materiale plastico
