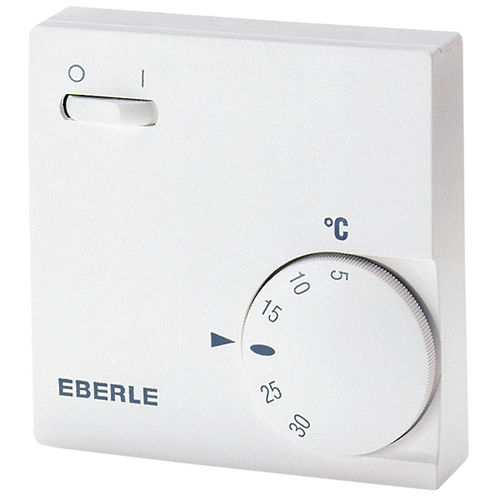

Questo regolatore di temperatura elettronico è progettato per il controllo della temperatura ambiente in combinazione con:
- Sistemi di riscaldamento, ad es. scaldabagni ad acqua calda, termoconvettori o riscaldamento a pavimento
- Commutazione del raffreddamento del riscaldamento in combinazione con la striscia di collegamento e le pompe di circolazione in ingresso adatte
EDV-Nr:
517 1241 51 102
Campo di impostazione della temperatura
5 ... 30 ºC
Interruttore di riscaldamento ON/OFF
1 polo
Tensione di alimentazione
230 V AC (195 ... 253 V) 50 Hz
Consumo di energia se l'interruttore del riscaldatore è spento
0,5 W
Uscita
Relè, cambio di contatto
Corrente di commutazione
AC 10 mA ... 5 A cosϕ = 1; 10 mA ... 4 A cosϕ = 0,6
Algoritmo di controllo
Controllore proporzionale (PI) (simile al continuo attraverso PWM)
Differenziale di temperatura di commutazione
~ 0,5 °C
Sensore di temperatura: Sensore remoto (opzionale)
tipo interno F 193 720 o F 190 021 (estendibile fino a 50 m)
Limitazione della gamma
all'interno del quadrante
Grado di protezione dell'involucro
IP 30
Classe di sicurezza
II
Temperatura ambiente
0 ... 40 ºC
Temperatura di conservazione
-25 ... 70 ºC
Dimensioni
75 x 75 x 25,5
- Questo termoregolatore elettronico è progettato per controllare il
temperatura ambiente in combinazione con:
- Sistemi di riscaldamento, ad es. scaldabagni ad acqua calda, termoconvettori o a pavimento
riscaldamento
- Commutazione del raffreddamento del riscaldamento in combinazione con la striscia di collegamento
e idonee pompe di circolazione in ingresso
- Uscita PWM (TPI)
- Cambio di contatto del relè
- Interruttore del riscaldatore (stand-by, il controllore rimane sulla rete, il carico sarà
spento)
- Adatto per l'applicazione con la striscia di collegamento per il riscaldamento/
raffreddamento
---
