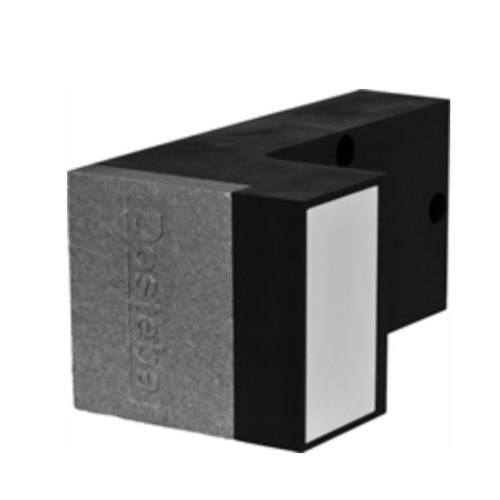

Sistema di fissaggio in acciaio TRA-WIK®-ALU-RF

in poliuretanoin resinaper facciata

Staffa TRA-WIK®-ALU-RF sono previste per il montaggio esterno di elementi senza ponti termici in sistemi di isolamento termico, pareti ventilate, sistemi di isolamento interno, ecc. Staffa TRA-WIK®-ALU-RF realizzate in schiuma poliuretanica rigida imputrescibile, tinta in massa in colore nero, senza CFC, rinforzato con un inserto in acciaio con iniezione di schiuma per garantire un avvitamento aderente alla base, una piastra di alluminio per l’avvitamento del componente, e una piastra compatta (HPL), che assicura una distribuzione ottimale della pressione sulla superficie dell'elemento. Superficie di base: - 280 x 125 mm Tipi T: - 80 - 300 mm Piastra compatta: - 117 x 65 x 6 mm Superficie utile: - 97 x 45 mm Spessore piastra d’alluminio: - 6 mm Distanza del foro: - 100 x 100 mm Peso specifico PU: - 350 kg/m³ Perni di fissaggio: - SXRL 10 x 100 FUS Diametro di perforazione: - 10 mm Profondità utile min.: - 80 mm Profondità di ancoraggio min.: - 70 mm - Aste filettate: - FIS A M8 x 110 Malta per iniezione: - FIS Diametro di perforazione: - 10 mm Profondità utile min.: - 60 mm Profondità di ancoraggio min.: - 60 mm - Aste filettate: - FIS A M8 x 130 Bussola d’ancoraggio: - FIS H 12 x 85 K Malta per iniezione: - FIS Diametro di perforazione: - 12 mm Profondità utile min.: - 95 mm Profondità di ancoraggio min.: - 85 mm
