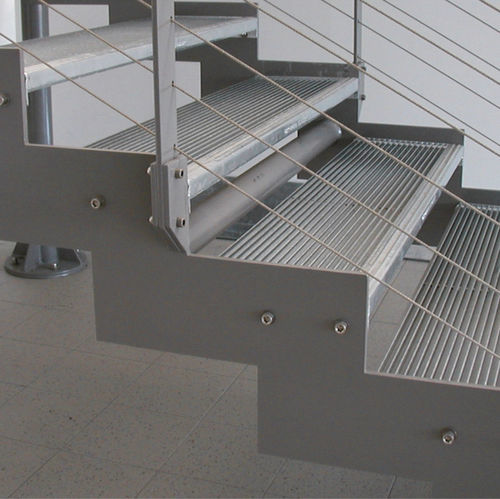

Grigliato in acciaio

per gradini di scaleper passerellaper pavimento esterno

Esclusivo di Defim Orsogril, il SISTEMA ANTIVERTIGINE® NO PANIC si distingue per la particolare sagoma del profilo che garantisce una completa schermatura, preservando al contempo le caratteristiche di permeabilità all’aria tipiche del grigliato. Il gradino è progettato per rispettare le normative antiscivolo in vigore. Con lo stesso tipo di profilo, è possibile realizzare anche pianerottoli e piani di calpestio in genere. Il pianerottolo Per la realizzazione dei pianerottoli, il sistema prevede l’impiego di un pannello iniziale con rompivisuale, a cui si aggiungono un numero variabile di pannelli ad incastro fino a raggiungere la lunghezza desiderata. Il collegamento tra i vari pannelli avviene tramite un incastro a “coda di rondine” delle cornici. Questa soluzione consente di ottenere un effetto di continuità visiva tra i pannelli, nascondendo efficacemente i punti di giunzione. Materiale Acciaio S 235 JR UNI EN 10025 Rivestimento Zincatura a caldo UNI EN ISO 1461 Peso 18,3 kg cad. zincato Portata Gradino su luce massima 1200 mm A_ Pannello iniziale con rompivisuale DIMENSIONI Larghezza (Lg): 1200 mm Profondità (Pg): 320 mm PESO kg/cad.16,8 (grezzo) kg/cad.17,8 (zincato) B_ Pannello standard DIMENSIONI Larghezza (Lg): 1200 mm Profondità (Pg): 286 mm PESO kg/cad.15,2 (grezzo) kg/cad.16,2 (zincato) APPLICAZIONI Bocche di lupo Pavimentazioni Piani di calpestio Scale Caditoie Soppalchi VOCI DI CAPITOLATO GRADINI ORSOGRIL da bullonare ANTIVERTIGINE® Maglia mm: 15 Barra portante mm: profilo speciale a V Barra trasversale mm: Ø 6 Dimensioni mm: 1200×315
