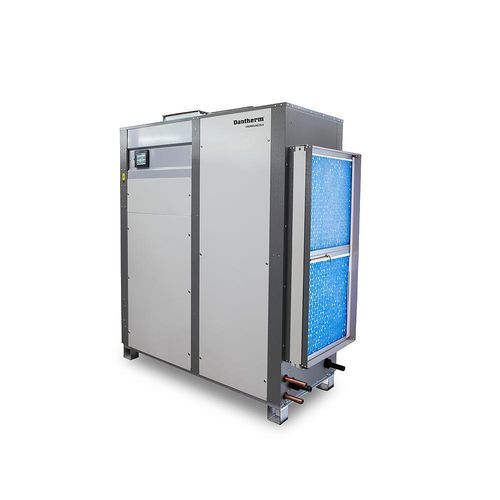

Unità di trattamento dell'aria contract CALOREX DELTA SERIES

da interno

Panoramica
Le unità di trattamento aria Delta integrano deumidificazione mediante pompa di calore ibrida, controllo dell'aria esterna e recupero dinamico di calore verso l'acqua della piscina e l'aria. Progettate per piscine interne commerciali e pubbliche, le unità Delta uniscono deumidificazione, recupero di calore e integrazione edificio per un controllo ambientale efficiente.

Caratteristiche principali

• Recupero dinamico di calore con pompa di calore verso piscina e aria
• Controllo aria esterna auto‑regolante con recupero di calore
• Controllo automatico del volume d'aria di scarico in base all'utilizzo della piscina
• Free‑cooling (Delta 1–2)
• Free‑cooling e raffreddamento aria con pompa di calore (Delta 4–16)
• Scambiatori LPHW integrati per piscina e aria
• Ventilatori EC a regime controllabile / inverter su tutti i modelli
• Controllo PLC con interfaccia touch 5,7"
• Monitoraggio / controllo remoto
• Periodo minimo di aggiornamento di sicurezza per i prodotti Delta: zero mesi

Monitoraggio / controllo remoto

• Mirroring dello schermo su dispositivi Android/iOS tramite app di terze parti
• Mirroring dello schermo su browser web con ActiveX
• Interfacce BMS: Modbus, BACnet IP e BACnet MS/TP
• Interfacce di controllo remoto cablate

Opzioni

• DT 2–6 varianti monofase o trifase
• DT 8–16 solo trifase
• Scambiatore LPHW potenziato per il riscaldamento dell'aria
• Orientamento sinistro o destro (Delta 4–16)
• Uscita ventilatore di mandata superiore, laterale o inferiore
• Uscita ventilatore di mandata frontale o posteriore (Delta 14–16)
• Connessioni di scarico e aria esterna posteriori (Delta 14–16)
• Connessione per RCU (Delta 16)

Caratteristiche / specifiche tecniche

• Denominazione serie: Calorex Delta series (modelli DT 2, 4, 6, 8, 10, 12, 14, 16)
• Portata nominale ricircolo (m³/h): DT 2 = 2.600; DT 4 = 3.000; DT 6 = 4.000; DT 8 = 5.000
• Portata aria di estrazione / aria esterna (controllo a gradini) (m³/h): DT 2 = 130–1.300; DT 4 = 150–1.500; DT 6 = 200–2.000; DT 8 = 250–2.500
• Deumidificazione totale @ 28°C / 60% UR con pompa di calore & aria esterna max (l/h): DT 2 = 10.9; DT 4 = 12.5; DT 6 = 16.6; DT 8 = 20.8
• Calore all'aria tramite pompa di calore (Modalità B) (kW): DT 2 = 4.9; DT 4 = 5.1; DT 6 = 6.6; DT 8 = 8.0
• Calore all'aria tramite LPHW standard @ 80°C (kW): DT 2 = 22; DT 4 = 25; DT 6 = 30; DT 8 = 35
• Calore all'aria tramite LPHW potenziato @ 55°C (kW): DT 2 = 19; DT 4 = 21; DT 6 = 26; DT 8 = 30
• Totale Modalità B + LPHW standard (kW): DT 2 = 26.9; DT 4 = 30.1; DT 6 = 36.6; DT 8 = 43.0
• Calore all'acqua della piscina tramite pompa di calore (Modalità A) (kW): DT 2 = 5.5; DT 4 = 5.8; DT 6 = 8.0; DT 8 = 10.0
• Totale Modalità A + LPHW (kW): DT 2 = 28.5; DT 4 = 38.8; DT 6 = 41.0; DT 8 = 43.0
• Potenza frigorifera (kW, indicata come rimozione quando applicabile): DT 2 = 0; DT 4 ≈ -4.2; DT 6 ≈ -5.5; DT 8 ≈ -6.7
• Sensibile (kW): DT 2 = 0; DT 4 ≈ -2.9; DT 6 ≈ -3.9; DT 8 ≈ -4.7
• Potenza nominale assorbita (kW): DT 2 = 2.9; DT 4 = 2.9; DT 6 = 3.4; DT 8 = 4.4
• Refrigerante / equivalente CO2 (R407c): DT 2 = 3.0 kg / 5.32 t CO2-eq; DT 4 = 6.0 kg / 10.64 t CO2-eq; DT 6 = 7.8 kg / 13.84 t CO2-eq
• Dimensioni esterne (mm) (esempi): Larghezza: DT 2 = 1.740; DT 4/6/8 = 1.840. Profondità: DT 2 = 654; DT 4/6/8 = 704. Altezza: DT 2 = 1.685; DT 4/6/8 = 1.970
• Peso unitario (kg): DT 2 = 310; DT 4 = 350; DT 6 = 360; DT 8 = 360
• Ventilatori: ventilatori EC a regime controllabile / inverter su tutti i modelli
• Comandi: PLC con touchscreen 5,7"; monitoraggio remoto / integrazione BMS (Modbus, BACnet IP, BACnet MS/TP); opzioni di mirror dello schermo e accesso web
