Software di analisi strutturale Ponts-Cadres PICF

per strutture in calcestruzzo2D

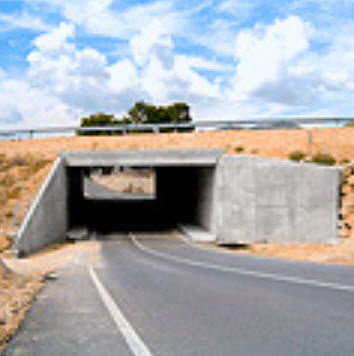

Scatolari La soluzione per sottopassi stradali Scatolari è un programma concepito per il dimensionamento e la verifica di scatolari in calcestruzzo armato utilizzati in sottopassi stradali e in opere di drenaggio. Gli scatolari possono essere rettangolari, trapezoidali (uni o multicellulari) oppure possono presentare tracciato poligonale libero in pianta e in elevazione. Il programma consente di eseguire il calcolo di scatolari costituiti da elementi prefabbricati o da realizzare in opera. Dimensionamento e verifica Il programma esegue il dimensionamento e la verifica di tutti gli elementi costituenti lo scatolare: soletta superiore e inferiore, pareti interne, pareti laterali e muri dala (compresi i relativi plinti); per ciascuno di essi si ottengono le corrispondenti armature. Effettua inoltre la verifica della distorsione angolare nella soletta superiore, nella soletta inferiore, nelle pareti laterali e nei muri divisori. Lutente può consultare o modificare larmatura della parte dello scatolare selezionata e, inoltre, modificare le armature e le dimensioni della parete e del plinto del muro dala. Tutti questi elementi possono essere verificati in seguito. Le norme relative al calcestruzzo implementate nel programma Scatolari sono le seguenti: ACI 318M-11 (USA Internazionale) ACI 318-11 (USA) BAEL-91 (R-99) (Francia) EHE-08 (Spagna) EHE-98 (Spagna) Eurocodice 2 (UE) Eurocodice 2 (Francia) Eurocodice 2 (Portogallo) IS 456: 2000 (India) NTC: 14-01-2008 (Italia) REBAP (Portogallo)
