I tubi ovoidali in calcestruzzo sono prodotti e testati in conformità alle disposizioni pertinenti della BS EN1916:2002/BS5911-1:2002 Classe 150, comprese le tolleranze dimensionali, le prove di schiacciamento, idrostatica, di assorbimento d'acqua e di giunzione.
Il tubo ovoidale ha caratteristiche di velocità migliori a basse portate rispetto ai tubi circolari equivalenti, che fornisce:
Minori costi di esercizio, dove alcune fognature possono essere posate senza bisogno di pompare. Migliore autopulizia e quindi minor rischio di insilamento e di intasamento.
Riduzione dei costi di scavo della trincea a causa dei gradienti più bassi
I tubi ovoidali 600×900 e 800×1200 sono forniti con due ancoraggi di sollevamento gettati nella parte superiore per l'utilizzo con il sistema di sollevamento/giunzione 'Flexilift'.
Gancio a 'C' disponibile per sollevare/giuntare 400×600 ovoidi.
L'attrezzatura di sollevamento/giunzione può essere fornita su richiesta.
Lunghezze ridotte di entrambi i tubi di testa del rubinetto/della presa possono essere fornite per la costruzione nella parete del passo d'uomo per gli ovoidi 600×900 e 800×1200 e sono lunghe 1250mm e 625mm per il tubo 400×600.
Le giunzioni possono essere montate e possono essere realizzate con materiale di drenaggio diverso dal calcestruzzo.
Sezione trasversale del tubo ovoidale 600 x 900 e 800 x1200
Sezione trasversale del tubo ovoidale (400×600)
Dimensioni esterne - canna 770 presa 840

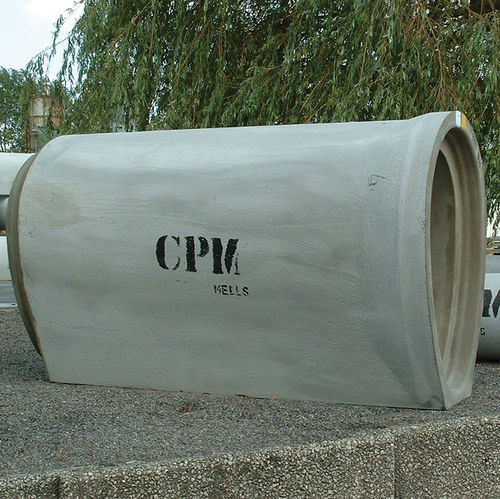

Tubo ovoidale 400×600
Forma standard 1 ovoidale
(400mm x 600mm R= 200mm)
(600mm x 900mm R=300mm)
(800mm x 1200mm R=400mm)
Gancio a "C" per il sollevamento e la giunzione
---
