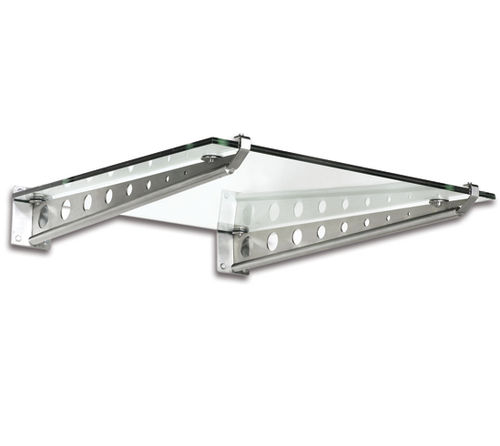

Pensilina da ingresso BO 5211041

in metalloin vetromoderna

• All'interno delle dimensioni massime, vedi tabella, la larghezza della pensilina può variare • Necessitate di: • Modelli (dimensioni vetro/quantità) • 1800 x 1200 mm (TVG) / 2x BO 5211041 • 2900 x 1200 mm (vetro semi-temperato) / 3x BO 5211041 • 1400 x 1200 (float) 2 x BO 5211041 • 2100 x 1200 (float) 3 x BO 5211041 • E' possibile variare le dimensioni della tettoia • Fate richiesta di offerta • Disegno: (t = spessore del materiale) 1 Braccio di supporto t = 5 2 Tubo di supporto d. 33,7 x 2 3 Elemento con foro filettato d. 30; H = 30 4 Controdisco d. 30; t = 5 5 Disco di supporto d. 65; t = 5 6 Morsetto frontale B = 30; t = 5 7 Morsetto posteriore B = 30; t = 5 8 Coperchio tubo d. 33,7; t = 7 9 Staffa a muro H = 200; B = 140; t = 8 10 Perno filettato M 10 x 30 11 Rondella in gomma 30 x 20 x 3 12 Rondella in gomma E 65
