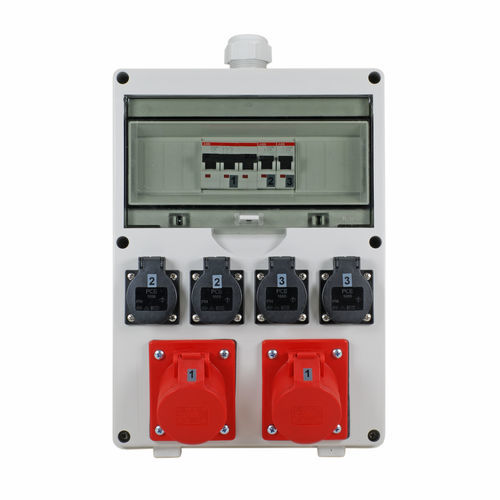

Quadro di distribuzione 0530x0002000

Informazioni sul prodotto
Uscite: 2 x CEE 16 A, 400 V~
4 x presa 230 V~
Protezione: 1 x interruttore automatico 16 A, 3 poli, curva C; 2 x interruttore automatico 16 A, 1 polo, curva C

Caratteristiche

• Custodia resistente agli urti in plastica ABS
• Progettato per il montaggio a parete
• Dispositivi di commutazione sotto coperchio in policarbonato resistente agli urti e chiudibile a chiave
• Prese con coperchi a battente autochiudenti in poliammide 6 resistente agli urti
• Configurazione: prese con coperchio 4 x 16A/230V, 2 x 16A/400V
• Protezione (ABB): 1 x interruttore automatico 3 poli, 2 x interruttore automatico 1 polo
• Ingresso cavi tramite pressacavo PG M32 superiormente (tappo M32 inferiormente)
• Made in Germany, 100% testato, numero di serie e rapporto di prova disponibili
• Garanzia del produttore 5 anni
• Conforme a BGI‑GUV‑I608 (K2)
• Grado di protezione: IP54

Avvertenze di sicurezza
PERICOLO: Rischio di scossa elettrica da componenti sotto tensione sull'apparecchio.
Rischio di scossa elettrica da componenti in tensione all'interno dell'apparecchio aperto durante manutenzione e riparazione.
Pericoli derivanti da interventi sull'apparecchio aperto da parte di personale non qualificato.

• L'apparecchio può essere aperto, manutenuto e riparato solo da elettricisti qualificati muniti di dispositivi di protezione individuale. Per gli operatori (personale non qualificato) l'apparecchio deve rimanere sempre chiuso.
• Tutti i componenti all'interno dell'apparecchio possono essere sostituiti solo da elettricisti qualificati con DPI.
• Devono essere osservate le cinque regole di sicurezza dell'elettrotecnica.

Nota manutenzione
ATTENZIONE: Rischio di incendio dovuto a manutenzione scorretta. La mancata verifica dei collegamenti avvitati può provocare un incendio dei cavi all'interno dell'apparecchio. Le verifiche delle coppie di serraggio dei collegamenti avvitati devono essere eseguite conformemente al DGUV Regel 3 o alle normative nazionali applicabili (vedere il manuale per la manutenzione e la riparazione del distributore / verifica dei collegamenti avvitati).

Caratteristiche / Specifiche tecniche

• Tipo di prodotto: quadro di distribuzione da parete PROFI
• Uscite: 2 x CEE 16 A (400 V), 4 x presa 230 V
• Protezione: 1 x interruttore automatico 16 A 3 poli (C), 2 x interruttore automatico 16 A 1 polo (C)
• Materiale della custodia: plastica ABS (resistente agli urti)
• Materiale dei coperchi a battente: poliammide 6 (autochiudente)
• Coperchio protettivo: coperchio in policarbonato chiudibile a chiave e resistente agli urti per i dispositivi di commutazione
• Ingresso cavi: pressacavo PG M32 superiore; tappo M32 inferiore
• Grado di protezione: IP54
• Norma / Conformità: conforme a BGI‑GUV‑I608 (K2)
• Fabbricazione: Made in Germany; 100% testato, numero di serie e rapporto di prova disponibili
• Garanzia: garanzia del produttore 5 anni
• Numero prodotto (codice articolo): 0530x0002000
• GTIN / EAN: 4012096012528
