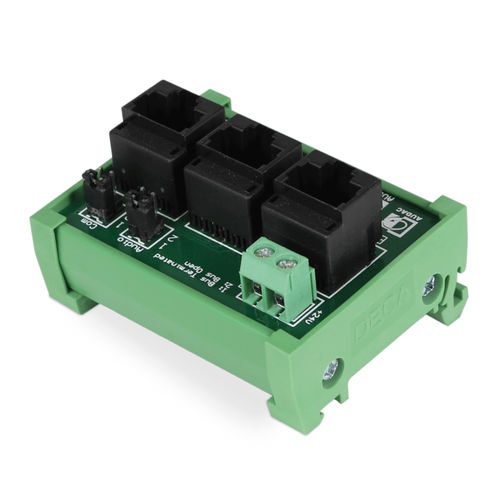

Modulo di interfaccia gateway ARJ03P

su guida DINRJ45

Scatola di giunzione L'ARJ03P è uno splitter RJ45 / scatola di giunzione che può essere utilizzato per collegare e dividere qualsiasi bus di dati basato su doppino telefonico e collegato tramite connettori RJ45. Un esempio tipico di applicazione è l'espansione dei bus di comunicazione e trasferimento audio, in cui più dispositivi di ingresso e/o uscita sono collegati a una singola porta periferica di un sistema a matrice. Un altro esempio tipico è l'applicazione di un alimentatore esterno a un bus di comunicazione, per alimentare il modulo di ingresso o di uscita remoto quando la tensione di alimentazione trasferita è diventata insufficiente a causa della lunghezza dei cavi. È costituito da tre connettori RJ45: un connettore "BUS IN" e un connettore "BUS OUT" per effettuare le connessioni in entrata e in uscita, mentre il terzo connettore consente la connessione per il modulo di ingresso o di uscita remoto. Sono presenti due ponticelli di terminazione che consentono di terminare le coppie di comunicazione (Pin4 e Pin5) e audio (Pin7 e Pin8) alla loro impedenza caratteristica (120 Ohm), per garantire una comunicazione chiara e senza riflessi. È presente un connettore a morsettiera che consente di collegare al bus un'alimentazione esterna (+24 V CC). Il +24 V CC è disponibile sui pin 3 (+) e 6 (GND) dell'RJ45. L'alloggiamento in plastica infrangibile consente un facile montaggio su guide Mini DIN. Specifiche tecniche Specifiche del sistema Terminazione bus - Audio - 120 Ω Comunicazione - 120 Ω Connettori - 3 x RJ45 1 morsettiera Euro a 2 pin (alimentazione) Caratteristiche del prodotto Dimensioni - 61 x 48 x 40 mm (L x A x P) Peso - 0,043 kg Montaggio - Guida mini DIN Struttura - Alloggiamento in plastica infrangibile Colori - Verde
