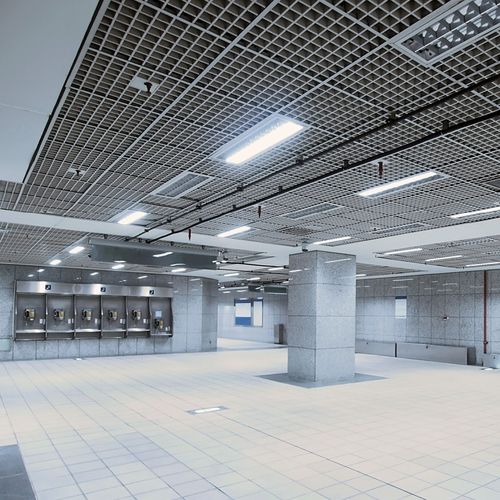

Versatile e di facile applicazione i pannelli in grigliato BASE 4, della linea Atena METAL CELLS, possono essere installati per semplice appoggio alla struttura a T sia con base 15 mm sia 24 mm.
Grigliato con stacco
in appoggio a struttura a vista T24 | T15
20×20 | 30×30 | 40×40
50×50 | 60×60 | 75×75
Alluminio 4/10
Pannelli: 600×600 | 600×1200 mm
altri moduli su richiesta
Sezione elementi: 4xh18 | 4xh30 mm
Struttura portante Steel Strong
EASY T24 | EASY T15
EASY ANTISIMICA T24 | EASY FOX
Alluminio preverniciato bianco | silver
Post verniciatura in qualsiasi colore RAL/NCS
Kit antisismico per plenum < 1,2 m
Kit antisismico per plenum 1,2 m
Controsoffitto realizzato in alluminio preverniciato dello spessore di 0,4 mm.
I pannelli saranno composti da elementi (TM e TF) aventi sezione a “U” con base 4 mm e altezza
di 18 o 30 mm che si intersecano tra loro a formare la maglia desiderata (20x20 | 30x30 |
40x40 | 50x50 | 60x60 | 75x75). La struttura portante avente sezione a T (Atena Steel
Strong Easy Base 24 | Easy Antisismico Base 24 | Easy Fox Base 24 | Easy Base 15) costituisce
una maglia delle dimensioni di 600x600 e 600x1200 mm sulla quale verrà posizionato per
semplice appoggio il pannello in grigliato. La struttura portante verrà sospesa al soffitto mediante
pendinatura (Twister, Nonius, Standard con molla, Pendino a gomito).
La cornice perimetrale sarà realizzata con profili in alluminio 5/10 aventi sezione a “C” 25x42x10
mm della stessa finitura dei grigliati.
