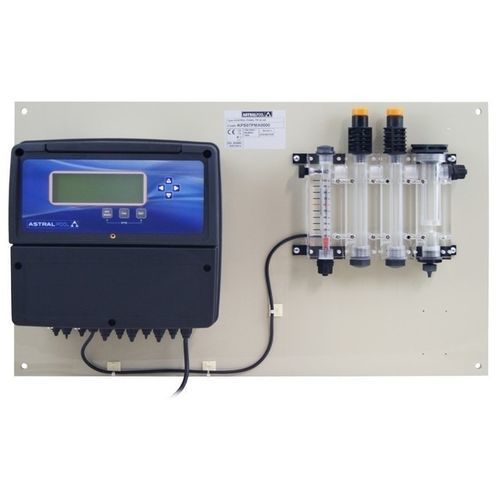

Quadro elettrico per piscine multifunzione 66175

programmabilemodulareper piscina a skimmer

Descrizione
I pannelli della gamma Controller sono sistemi di controllo completamente equipaggiati e assemblati, progettati per applicazioni nel trattamento delle acque. La costruzione compatta e modulare facilita l'installazione, il collaudo e il montaggio rapido in campo. Gli assemblaggi sono montati su pannelli in PVC e disponibili in diverse dimensioni in funzione della sonda e della configurazione scelta.

Caratteristiche tecniche generali

• Intervalli di misura disponibili in funzione della sonda selezionata.
• Intervalli per cloro libero: 0–2, 0–5, 0–10, 0–20 e 0–200 ppm.
• Intervallo pH: 0–14.
• Intervallo ORP (redox): +/-1500 mV.
• Intervallo di temperatura: 0–50 ºC.
• Misurazione del cloro stabile con bassa dipendenza dal pH.
• Autotaratura disponibile per tutte le versioni.
• Allarme in caso di portata d'acqua insufficiente.
• Grado di protezione: IP65.
• Relè 250 V / 10 A per pompe dosatrici o elettrolizzatori salini.
• Uscite analogiche 4–20 mA per ripetizione del segnale o controllo pompe proporzionali.
• Alimentazione: 230 V / 50 Hz.
• Punti di set e allarmi programmabili.
• Funzione pausa pompa durante la taratura e per fermare il flusso.
• Lettura e compensazione automatica della temperatura (sonda PT100 opzionale).
• Tre modalità di regolazione del setpoint: On/Off, proporzionale nel tempo e proporzionale a impulsi.
• Porta di comunicazione RS485 per integrazione esterna.

Componenti inclusi nell'assemblaggio

• Portasonda in metacrilato con regolatore di portata, valvola di prelievo e sensore di flusso.
• Supporto filtro e cartuccia filtro 80 µm per l'ingresso dell'acqua.
• Soluzioni standard DPD per la taratura.
• Accessori di assemblaggio e manuale di installazione e istruzioni.
• Sensori forniti in base alla versione selezionata.

Tipologie / Codici
CODICE | Descrizione | Pezzi di ricambio
66175 | Controller Cloro libero | Vedi ricambi
66176 | Controller pH / ORP / Cloro libero | Vedi ricambi
66177 | Controller pH / Cloro libero | Vedi ricambi
66178 | Controller pH / Redox | Vedi ricambi
66168 | Sonda pH / Cloro libero amperometrica | Vedi ricambi
66169 | Sonda pH / ORP / Cloro libero amperometrica | Vedi ricambi
66170 | Controller pH / ORP / Cloro libero / Cloro totale amperometrico | Vedi ricambi


Caratteristiche / specificazioni tecniche

• Brand: Astralpool.
• Serie / modello: Controller.
• Costruzione: assemblaggi su pannello in PVC; portasonda in metacrilato.
• Grado di protezione: IP65.
• Alimentazione: 230 V / 50 Hz.
• Relè: 250 V / 10 A.
• Uscita analogica: 4–20 mA.
• Comunicazioni: RS485.
• Intervallo pH: 0–14.
• Intervallo ORP: +/-1500 mV.
• Intervallo temperatura: 0–50 ºC (opzione PT100 per compensazione automatica).
• Documentazione inclusa: manuale di installazione, scheda prodotto e manuali multilingue.
