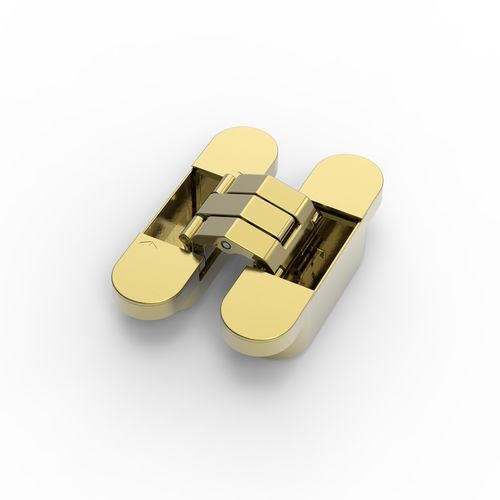

Cerniera per porta TYO

invisibileuniversalenera

Descrizione del prodotto
Invisible tyo è una cerniera invisibile 3D regolabile studiata per telai porta con profondità di incasso minima di 21 mm. La cerniera è reversibile per montaggio a destra e sinistra e garantisce un aspetto nascosto grazie alle piastre di copertura.

Tecnico

• Profondità di incasso: adatta per una profondità minima nel telaio di soli 21 mm

Estetica

• Design: nessuna vite di regolazione o fissaggio visibile grazie alle piastre di copertura

Facilità d'uso

• Universale: adatta per ante destra e sinistra
• 3D regolabile: regolabile in altezza, larghezza e profondità
• Angolo di apertura: 180°

Colori disponibili

• WHITE — TXT9016
• GREY — matt chrome
• BLACK — TXT9005

Accessori

• maschera di fresatura universale
• kit intumescente
• fittings di collegamento
• piastra di fissaggio
• anelli distanziatori

Tabella dei pesi
Tipo di cerniera — Invisible tyo
Numero di cerniere — 2 | 3*
Portata massima della porta in base alla larghezza:
730 mm — 75 kg | 95 kg
830 mm — 70 kg | 90 kg
930 mm — 65 kg | 85 kg
1030 mm — 60 kg | 80 kg
(*Da 3 cerniere o più, 2 cerniere sono posizionate insieme in alto al battente a una distanza centrale di 200 mm.)

Caratteristiche tecniche
Spessore porta — 38 mm
Spessore porta con pannello frontale max. — 40 mm
Profondità complessiva — 21 mm (telaio) / 29 mm (anta)
Dimensioni (L x W) — 110 x 30 mm
Regolazione in altezza — -2,0 / +2,0 mm
Regolazione in larghezza — -3,0 / +3,0 mm
Pressione (regolazione profondità) — -1,5 / +1,5 mm
Dimensioni minime del rivestimento — 4 mm
Dimensione massima pannello frontale — 6 mm

Specifiche / dati tecnici

• Modello: Invisible tyo
• Tipologia: cerniera nascosta (invisibile), a battente
• Profondità di incasso: 21 mm (telaio)
• Spessore porta: 38 mm (40 mm con pannello frontale max.)
• Profondità complessiva (anta): 29 mm
• Dimensioni: 110 x 30 mm (L x W)
• 3D regolabile: altezza -2,0 / +2,0 mm, larghezza -3,0 / +3,0 mm, pressione -1,5 / +1,5 mm
• Angolo di apertura: 180°
• Finiture disponibili: WHITE (TXT9016), GREY (matt chrome), BLACK (TXT9005)
• Portata massima della porta: vedi tabella dei pesi (dipende dalla larghezza e dal numero di cerniere)
