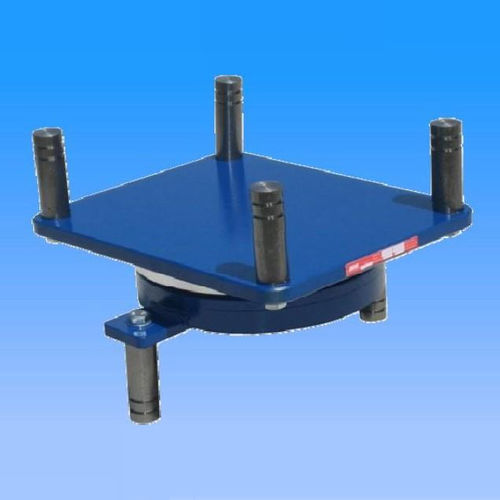

Apparecchio d'appoggio sferico

in metalloPTFEper carichi orizzontali

I cuscinetti sferici sono progettati per sopportare combinazioni di carichi verticali, carichi orizzontali, movimenti longitudinali e trasversali e rotazioni e sono utilizzati nei ponti stradali e ferroviari in acciaio e calcestruzzo. Il cuscinetto è composto da elementi in acciaio accoppiati con superficie in PTFE per consentire movimenti e rotazioni. Un lato della piastra mediana interna è lavorato come superficie sferica per consentire il movimento di ribaltamento (rotazione) mentre sull'altro lato si ottiene una superficie di scorrimento flat per consentire spostamenti. A seconda che il cuscinetto sia a fissaggio fisso, a scorrimento guidato o a scorrimento libero, i cuscinetti sferici assorbono i carichi verticali e le corrispondenti forze orizzontali, nonché i movimenti in direzione longitudinale o trasversale. I cuscinetti sferici stanno producendo secondo la norma EN 1337-7, ma su richiesta del cliente possono essere prodotti anche secondo altri codici. Vantaggi dell'utilizzo dei cuscinetti sferici I cuscinetti sferici soddisfano i seguenti requisiti: » Trasmettere i carichi verticali dovuti ad effetti permanenti e casuali; è possibile coprire un'ampia gamma di carichi da 500 a 100000 kN circa » Trasmettere i carichi orizzontali senza limitazione del carico di progetto » Consentire la rotazione come per una cerniera sferica. La rotazione standard (±0,02 rad) può essere facilmente aumentata per compensare le pendenze della struttura. » Nessuna limitazione per lo spostamento orizzontale » Adatto a tutti i tipi di strutture come ponti ed edifici in acciaio e cemento armato » Elevata durata e nessuna manutenzione
