Automazione per cancello scorrevole ONDA 623

modulare

Panoramica
Kit di automazione per cancello scorrevole per uso residenziale fino a 600 kg e per uso condominiale fino a 400 kg. Include il motoriduttore ONDA 623 con unità di controllo SC230 integrata e ricevitore radio 433,92 MHz incorporato. Progettato per l'installazione con piastra di fondazione regolabile in altezza e sgancio di emergenza per l'azionamento manuale in caso di interruzione di corrente.

Conformità e caratteristiche generali

• Conforme alle norme EN12453 e EN12445 per il rilevamento degli ostacoli e l'inversione di movimento se installato in condizioni ideali.
• Regolazione elettronica della coppia combinata con tecnologia encoder per un avvicinamento graduale e controllato in apertura e chiusura.
• La continuità di funzionamento può essere garantita da un set di batterie opzionali installabile all'interno dello scocca dell'operatore.
• Scocca in alluminio pressofuso.
• Motoriduttore a vite senza fine con corpo in alluminio e unità elettronica di controllo integrata.
• Piastra di fondazione regolabile in altezza inclusa per agevolare l'allineamento e l'installazione.
• Leva di sblocco di emergenza con chiave personalizzata per sganciamento manuale in caso di mancanza di alimentazione.

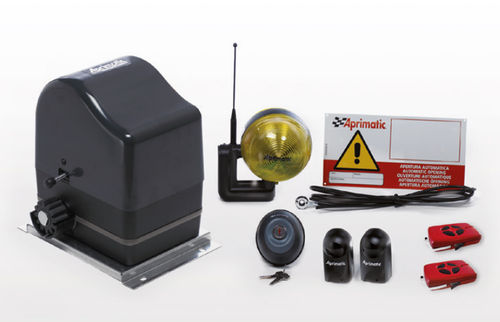

Contenuto del pacco

• 41623/001 - ONDA 623 motoriduttore con unità di controllo SC230 integrata; ricevitore radio 433,92 MHz incorporato; chiave di sblocco; kit piastra di fondazione. - 1 pz
• 41905/004 - TM4 - trasmettitore a quattro canali 433,92 MHz - 2 pz
• 41929/003 - KIT antenna 433,92 MHz per ET2N-ET20N - 1 pz
• 41840/006 - ET2N segnalatore lampeggiante 24V LED - 1 pz
• 41812/008 - ER 12-24V coppia di fotocellule - 1 pz
• 41830/007 - PC12E interruttore a chiave da parete - 1 pz
• (Aprimatic signal panel) - 1 pz

Specifiche tecniche

• Modello / denominazione: ONDA 623
• Uso: kit di automazione per cancello scorrevole per applicazioni residenziali e condominiali
• Peso massimo del battente: residenziale fino a 600 kg; condominiale fino a 400 kg
• Tipo di motore: motoriduttore a vite senza fine con corpo in alluminio
• Unità di controllo: unità elettronica SC230 integrata
• Sicurezza: conforme a EN12453 e EN12445 in condizioni di installazione ideali
• Controllo della coppia: regolazione elettronica della coppia combinata con tecnologia encoder
• Radio: ricevitore 433,92 MHz integrato
• Accessori inclusi: ricevitore radio integrato, chiave di sblocco, piastra di fondazione; trasmettitori TM4; kit antenna; segnalatore lampeggiante; fotocellule; interruttore a chiave; pannello segnaletico
• Backup alimentazione: set di batterie opzionale installabile all'interno dello scocca dell'operatore
• Scocca: alluminio pressofuso
• Sblocco di emergenza: leva con chiave personalizzata
• Fondazione: piastra di fondazione regolabile in altezza
