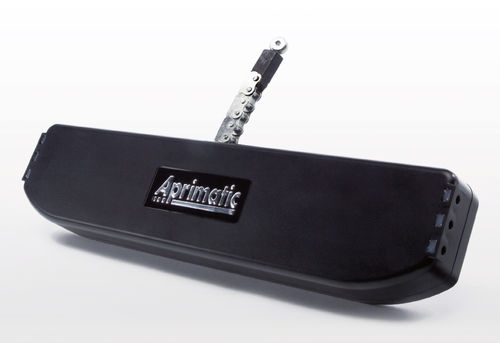

Automazione per finestra O2M

modulare

Panoramica del prodotto
Attuatore elettromeccanico per finestre a doppia catena, adatto a finestre ad apertura esterna, finestre ribaltabili inferiori e cupole. Codici modello: 43492/001-002-003.

Caratteristiche principali

• Progetto elettromeccanico compatto e modulare per l'integrazione su diversi telai.
• Dispositivo di fissaggio regolabile che consente all'installatore di posizionare con precisione l'attuatore sul telaio.
• Trasmissione a doppia catena con elevata capacità di spinta/trazione per muovere finestre pesanti.
• Logica di controllo integrata che riallinea automaticamente il punto di chiusura ogni 50 cicli per mantenere le prestazioni termiche e acustiche.
• Grado di protezione IP54 per impieghi esposti agli agenti atmosferici.
• Dimensioni ridotte per l'installazione indipendentemente dallo spessore o dal profilo del telaio.

Dati tecnici
ALIMENTAZIONE: 24 Vdc
POTENZA ASSORBITA: 50 W
CORRENTE ASSORBITA: 2 A
FORZA DI SPINTA: 350 N (corsa 150 mm) / 250 N (corsa 250 mm) / 100 N (corsa 380 mm)
FORZA DI TRAZIONE: 350 N
CORSE REGOLABILI: 150 mm, 250 mm, 380 mm, corsa speciale (0÷380 mm)
VELOCITÀ DI SPOSTAMENTO: 24 mm/s
TEMPERATURA DI ESERCIZIO: -5° a +55° C
REGOLAZIONE FRONTALE: max. 10 mm
CONNESSIONE IN PARALLELO / OCCHI (max 1 attuatore per finestra): SÌ
PROTEZIONE DA SOVRACCARICO: 100° C
DIMENSIONI: (LxAxP) 340x40x80 mm
LIMITI D'USO: non intensivo (funzionamento continuo MAX 4 min)
GRADO DI PROTEZIONE: IP54
PESO DELL'ATTUATORE: 1,2 Kg

• Alimentazione: 24 Vdc
• Potenza assorbita: 50 W
• Corrente assorbita: 2 A
• Forza spinta/trazione: fino a 350 N (varia con la corsa)
• Corse regolabili: 150 / 250 / 380 mm (speciale 0÷380 mm)
• Velocità di spostamento: 24 mm/s
• Intervallo di temperatura di esercizio: -5° a +55° C
• Regolazione frontale: massimo 10 mm
• Connessione in parallelo supportata (max 1 attuatore per finestra)
• Temperatura di protezione da sovraccarico: 100° C
• Dimensioni (LxAxP): 340 x 40 x 80 mm
• Uso previsto: non intensivo (funzionamento continuo max 4 minuti)
• Grado di protezione: IP54
• Peso dell'attuatore: 1,2 Kg
