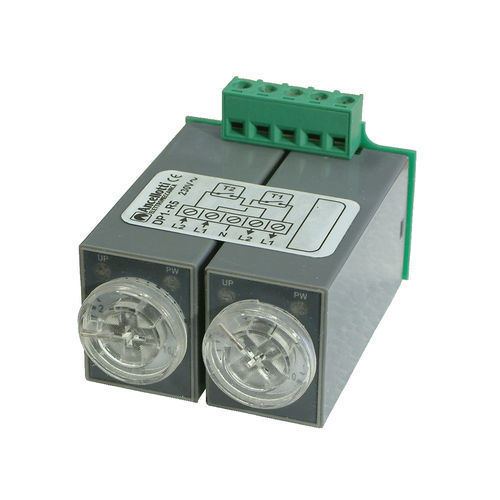

Unità di controllo per sistema domotico DP1

Caratteristiche:

• Funzione comando a uomo presente: è necessario tenere premuto il pulsante fino a raggiungere l'apertura o chiusura desiderata.
• Compatibile con sistemi domotici.
• Dispone di n° 2 ghiere di regolazione (0-10 sec) per gestire lo sfalsamento delle ante in apertura e chiusura.
• Alimentazione e comando sui pulsanti: 230VAC.
• La centralina può essere alloggiata in una scatola da incasso, in una scatola di derivazione o all'interno del serratore.
• Dimensioni scheda elettronica: 46 x 60 x h38 mm.
• Dimensioni esterne contenitore: 55 x 67 x h42 mm.

Documentazione:
Disponibile schema tecnico: "Schema Centralina DP1-R5" (PDF, 118 KB).

Scatola di derivazione:
Alloggiamento in scatola di derivazione da incasso GW48003. Dimensioni esterne BxHxP (mm): 118 x 96 x 70. Questa soluzione rende l'impianto comodo ed accessibile.

Scatola da incasso:
Alloggiamento in scatola da incasso BT 504E (dimensioni: 133 x 74 x 53,5 mm) con n° 2 extension BT 504ESE (adattatori per aumentare di 2 cm la profondità della scatola da incasso). Dimensioni finali: 133 x 74 x 73,5 mm. Questa soluzione permette di posizionare la centralina direttamente nella scatola dei pulsanti.

Alloggiamento interno:
Alloggiamento all'interno del serratore. Dimensioni esterne contenitore: 55 x 67 x h42 mm. (Solo se la lunghezza del serratore lo consente.)

Caratteristiche / specifiche tecniche:

• Modello: DP1
• Funzione: comando a uomo presente
• Compatibilità: sistemi domotici
• Regolazioni: 2 ghiere di regolazione, intervallo 0-10 secondi (gestione sfalsamento ante in apertura e chiusura)
• Alimentazione e comando pulsanti: 230 VAC
• Dimensioni scheda elettronica: 46 x 60 x h38 mm
• Dimensioni esterne contenitore: 55 x 67 x h42 mm
• Alloggiamento scatola di derivazione GW48003: 118 x 96 x 70 mm
• Alloggiamento scatola da incasso BT 504E: 133 x 74 x 53,5 mm (con 2 extension BT 504ESE profondità finale 73,5 mm)
• Documentazione tecnica disponibile: Schema Centralina DP1-R5 (PDF, 118 KB)
